XY-200-L-01-B型履帶鉆機系列及人字形四角架鉆塔

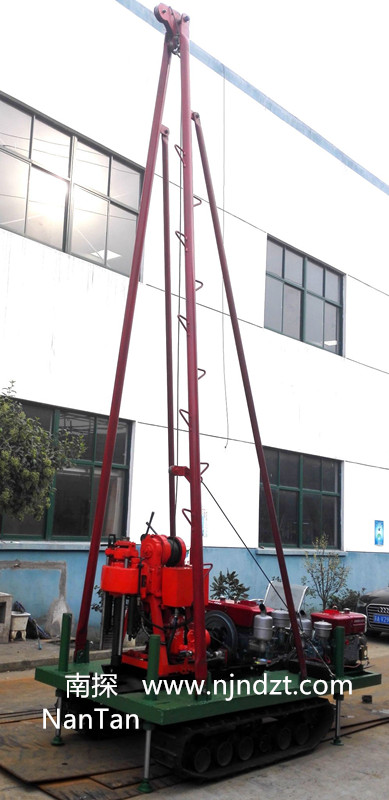

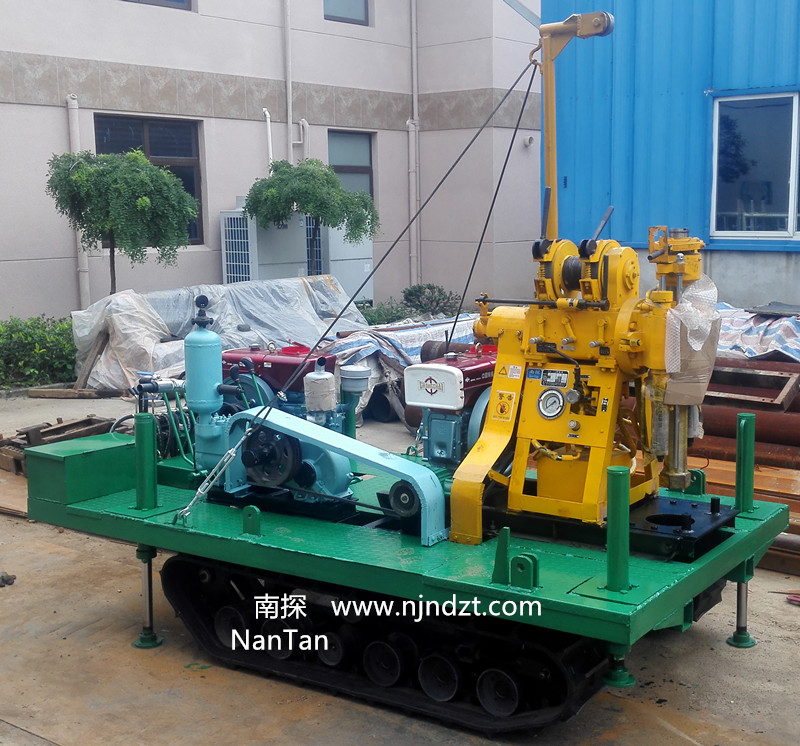

一、結構形式(shi):XY-200-L-02-B-STZDT型履帶鉆機系列（或XY-200（YJ）-L-02-B-STZDT、XY-200-1-L-02-B-STZDT、XY-200-2-L-02-B-STZDT型）是將橡膠履(lv)帶底盤、動力（柴(chai)油(you)機或電機）、XY-200型鉆機(ji)（或XY-200（YJ）、XY-200-1、XY-200-2型）、鉆機平臺(tai)、液壓支撐腿系統、雙塔架折疊式液壓鉆塔、BW160A或者(zhe)BW200A泥漿泵等共同組裝(zhuang)在一個機架(jia)上。鉆機或泵一個動力(li)（柴油(you)機或電機），橡膠履帶底盤或泵一個動力(li)（柴油機或電機）帶動，互不干擾(rao)。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特(te)點
1、該鉆機裝(zhuang)有橡(xiang)膠履帶行(xing)走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整(zheng)機裝卸、搬(ban)遷(qian)極為方(fang)(fang)便，由于(yu)是橡膠履帶(dai)(dai)對地(di)面無破壞，所以(yi)該鉆機(ji)在城市中施工(gong)帶(dai)(dai)來方(fang)(fang)便。
2、大大減輕工人勞動強(qiang)度，提高效率。
3、起、落塔為(wei)液壓操縱、方(fang)便可靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底(di)盤及鉆塔技術規格
理論速度前進檔（Km/h）:0.9、2.0、2.7、3.2、8.3、13;
倒檔(dang)（Km/h）:0.9、2.1;額(e)定載重質量(liang)（T）:4.0
額定爬坡度（度）:上坡35，下坡(po)35;最小離(li)地間隙（mm）〉200;履帶型號（mm）:350*90*48;履帶節距（mm）90(或350*90*52）;
履帶軸中心(xin)距（mm）1630;履帶驅(qu)動輪軸距（mm）1100;
履帶接(jie)地長度（mm）1300，接地壓(ya)強（kPa）<35
鉆塔高度：7m
四、傳(chuan)動系統
傳動方式經分動箱齒輪傳動，轉(zhuan)向方式單邊制動差速轉(zhuan)向，離合(he)器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新(xin)型(xing)專用變速箱，操縱方式雙操作桿操縱。
五、整機(ji)外形尺寸(cun)(長*寬(kuan)*高） 3000-3500*1800*2300(mm)（尺寸根據機型改變）
六、整機重量 2700-3200(kg)（重量根據機型改變）

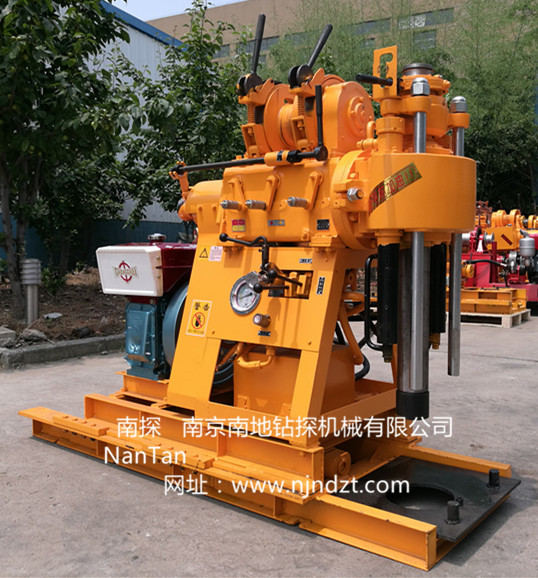

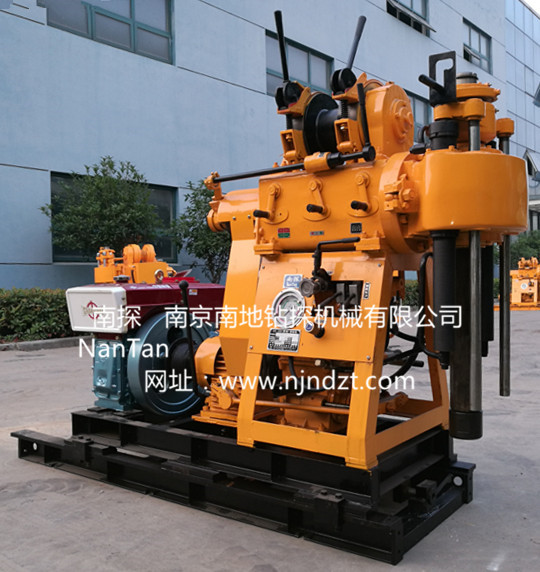

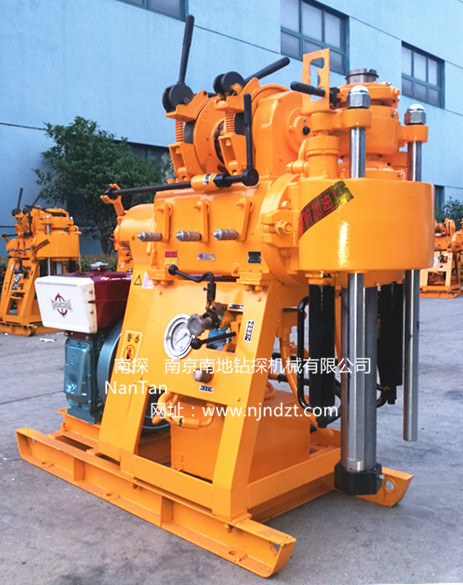

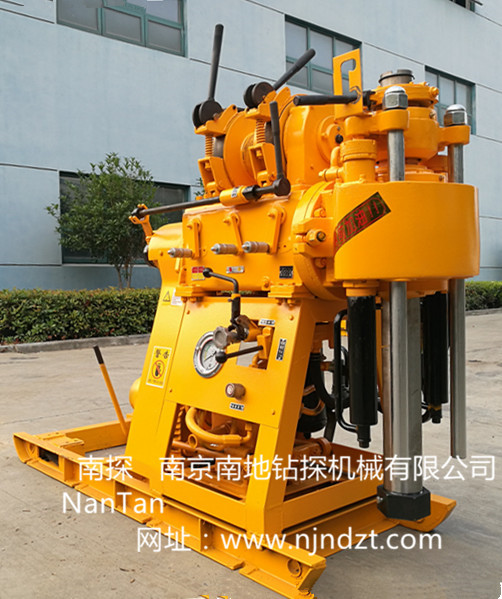

XY-200型鉆機集合了目前市場流行的XY-1、XY-1B、XY-1A等小型鉆機的主要功能和特點設計而成的。即采用XY-1的油壓自動給進，XY-1B的大模數齒輪傳動系統，XY-1A的寬范圍轉速的較大扭矩輕型回轉鉆機。 為使本機的適用性更廣泛，滿足不同用戶的需求，推出移機型XY-200（YJ）型鉆機（帶移機功能）、增加了水(shui)泵(不帶(dai)移(yi)機) 的(de)XY-200-1型和帶(dai)移(yi)機帶(dai)水泵(beng)功能的(de)XY-200-2型鉆機。鉆機、柴油機(或電動機）安裝在同一(yi)底座上。鉆進深度可達200米。
?本鉆機(ji)適用(yong)于工(gong)(gong)民建、鐵路、水電、交通(tong)、橋(qiao)梁、壩(ba)基等建筑物的(de)工(gong)(gong)程地質勘察(cha);地質(zhi)巖芯鉆探、物理(li)勘察;小型灌漿(jiang)孔(kong)(kong)(kong)、地熱孔(kong)(kong)(kong)、爆(bao)破孔(kong)(kong)(kong)、各種混凝土檢測(ce)孔(kong)(kong)(kong)的鉆進;小型水井鉆進、小型基樁孔(kong)(kong)(kong)。既(ji)可(ke)以取土(tu)樣、巖芯樣，也可(ke)以不取芯鉆(zhan)孔（鉆(zhan)孔灌(guan)漿、水井等(deng)）,或者(zhe)進行重型動力觸探和標準(zhun)貫入試驗(yan)（SPT）、沖擊鉆進提取(qu)不擾動土(tu)(tu)土(tu)(tu)壤取(qu)樣原狀土(tu)(tu)或(huo)者沙(sha)土(tu)(tu)取(qu)樣。是一種多用途液壓輕便型鉆機。
鉆機特點：
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
鉆機額(e)定鉆孔深度(du)200m，最深不得(de)超過(guo)220m。額定開孔(kong)直徑200mm，土層最大開孔直(zhi)徑(jing)允許(xu)300mm。鉆(zhan)深與鉆(zhan)徑(jing)應根據地(di)層情況(kuang)而(er)定(ding)。
鉆機主要技術參數：
|
1、基本參數(shu) |
鉆孔深度：200、150、100m；終(zhong)孔直徑：75、91、110mm；最大開孔直徑：300 mm 鉆桿直徑：42,50 mm，鉆孔傾角(jiao)：90-75° XY-200型鉆機外廓尺寸(cun)（L×B×H)：1480*700*1460 mm，鉆機重量(不包括動力機): 550kg XY-200（YJ）型(xing)鉆機外廓尺寸(cun)（L×B×H)：1660*780*1560 mm，鉆機重量(不包括(kuo)動力機): 650kg XY-200-1型鉆機(ji)外廓尺寸（L×B×H)：1700*780*1460 mm，鉆機重(zhong)量(不(bu)包括動力(li)機): 650kg XY-200-2型鉆機(ji)外廓尺(chi)寸（L×B×H)：1800*970*1650 mm，鉆(zhan)機重量(不包括動力機): 800kg |
|
2、回轉器 |
主動鉆桿：六方帶(dai)槽46*Φ51*4300mm,主機桿夾持方式：手動球卡式 立(li)軸轉速(四檔)：1010,505,236,118 r/min，立軸行程：450 mm 立軸(zhou)空載向上最大移動速度：3 m/s ，立(li)軸(zhou)空載(zai)向下最大移動速度 ：4 m/s 立軸最(zui)大給進力：15 KN，立(li)軸(zhou)最大起重力：25 KN |
|
3、卷揚(yang)機 |
最大起重量(單繩(sheng))：17 KN，卷筒轉(zhuan)速：121,76,36 r/min 卷(juan)筒圓周線速(su)度(du)(二層)：1.05,0.66,0.31 m/s，卷筒直徑：140 mm 鋼絲(si)繩(sheng)直徑：10 mm，鋼絲繩容量：35 m，抱(bao)閘直徑(jing)：252 mm，閘帶(dai)寬(kuan)度：50 mm |
|
4、油泵 |
型號：YBC-20/125，額定壓(ya)力：12.5 Mpa 流量(liang)：16 ml/r 額定轉速；1500 r/min |
|
5、動力裝置 |
電動機(ji)型號：Y160L-4，額(e)定功率：15 KW，額定轉速：1460 r/min |
|
柴油機型號：S1115，額定功率：16.2KW，額定轉速：2200 r/min |
水泵技術參數（XY-200-1、XY-200-2型配置，XY-200、XY-200(YJ)型需另配BW160或200泥漿泵。）
|
2 水泵類型: 臥式單缸雙作用 最大排量 : 95(77)L/min，最大許用(yong)壓力 :1.2Mpa，工作(zuo)壓(ya)力:0.7Mpa 3 沖程次數:120(96) 次(ci)/min，缸套(tao)(tao)套(tao)(tao)直徑 : 80mm，活塞行程: 100mm |
XY-200(YJ)、XY-200-2型配置移位裝置
|
移動裝置 |
移動油缸(gang)行程：450mm，鉆機(ji)離(li)開孔(kong)口距離(li)：300mm |
注:.本鉆機動(dong)力標準配(pei)備柴油機,也(ye)可(ke)配(pei)備電動(dong)機,需由用戶訂貨時提出。
