KD-150型坑道鉆(zhan)機、巷道鉆機、礦山(shan)取(qu)芯鉆機
KD-150型鉆機是一種具有油壓給進的坑道鉆機。本鉆機適用于金屬礦、非金屬礦、煤礦的勘探以及水電站廊道內的灌漿、排水、觀測孔的鉆進。既可以旋轉鉆(zhan)進取(qu)巖心樣，也(ye)可以旋轉鉆(zhan)進不取(qu)心鉆(zhan)孔(kong)，比如鉆(zhan)通風(feng)孔(kong)、引(yin)孔(kong)等。
鉆機(ji)特點：
1、具(ju)有油壓自動(dong)給進機(ji)構，提高鉆進效率，減輕工人勞動(dong)強度。
2、體積小、重量(liang)輕。
3、采用雙柱支(zhi)撐(cheng)，施工時占(zhan)用場(chang)地面積小，結構(gou)緊湊。
4、鉆機(ji)、水泵分別傳動，便(bian)于(yu)施工場地的布置。
5、重量輕、分解性強、便于搬遷、安裝。

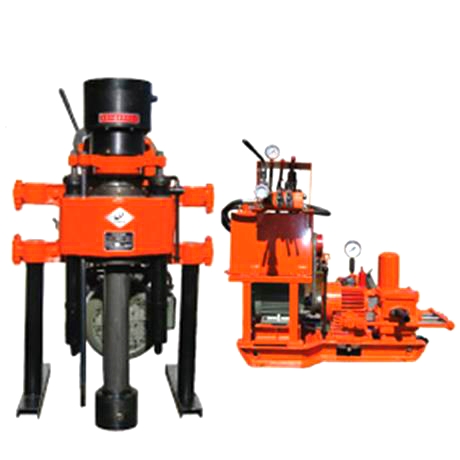

鉆機組成：鉆機為分體式，分二部分：

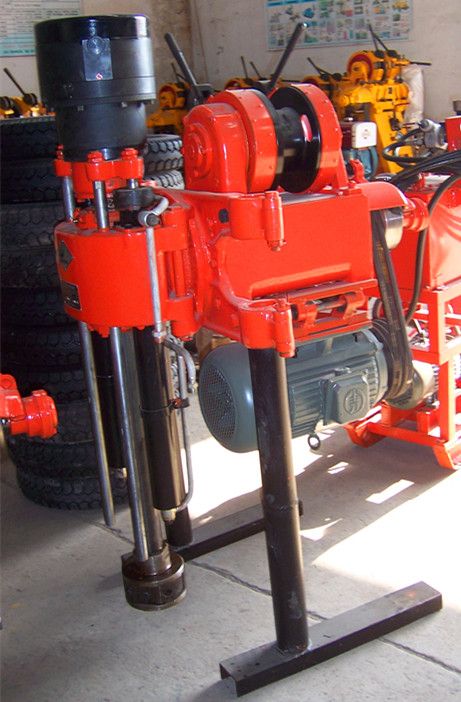

1、主機：由變速箱、回轉器、卷揚機、抱閘、卡盤、動力及聯接板、

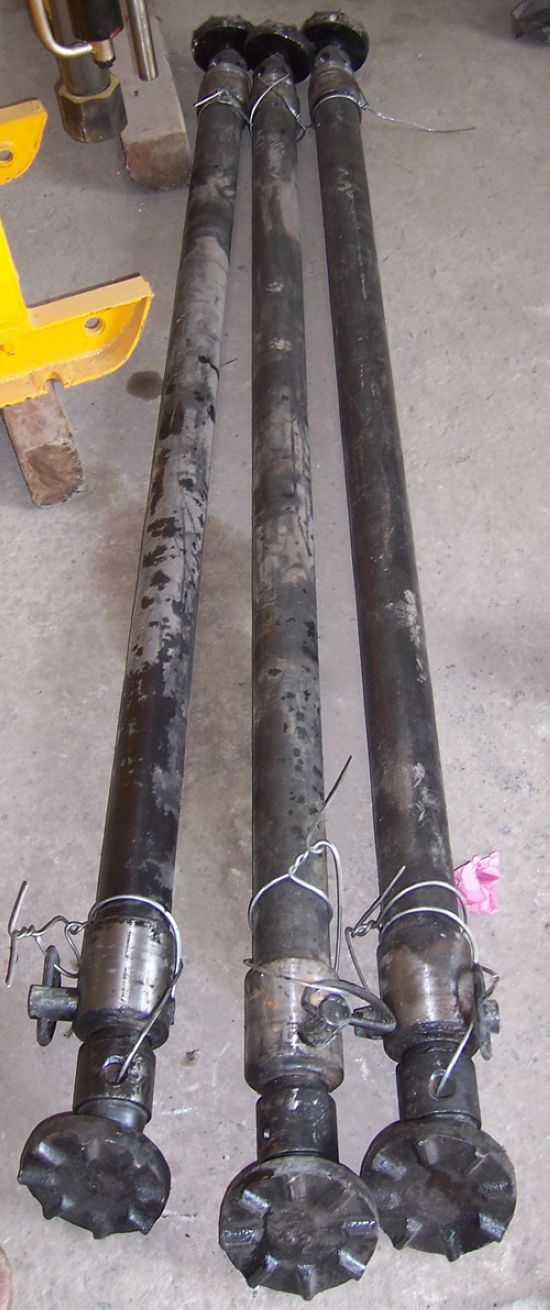

支柱（施工時安裝）、滾筒裝置、液壓系統等部件組成。
2、水泵組、油箱油泵：水泵組是由底架、減速箱、水泵、電動機等部件組成；液壓油箱及油泵位于底架之上。
技術參數
鉆(zhan)機
鉆進深度(du)：?150m 開孔(kong)直徑：? 91mm 終(zhong)孔(kong)直徑：? 59mm
鉆桿(gan)直徑：? 42mm 鉆孔傾角：?0°-360°
鉆機外廓尺寸(cun)（長×寬×高）：?1405×800×1100 (mm)
水泵(beng)外廓尺寸（長×寬×高）：?1100×480×850 (mm)
回轉器
立軸(zhou)內徑：?52mm 立軸(zhou)轉速(su)（三檔）：?140、295、470、790、1010r/min
立軸行程（KD100-4）：?450mm
立軸(zhou)空載向上(shang)最大移動(dong)速度：? 0.05m/s 立軸(zhou)空載向下(xia)最大移動(dong)速度：?0.067m/s
立(li)軸最大給進壓力：?15KN 立(li)軸最大起重力：?25KN
卷揚機
最大提升(sheng)能力（單繩）：?11KN
卷筒圓周線速度（二層）：?0.255、0.51、1.02m/s
卷筒直(zhi)徑(jing)：?145mm 鋼絲繩(sheng)直(zhi)徑(jing)：?9.3mm 鋼絲繩(sheng)容(rong)量(liang)：?27m
主(zhu)機(ji)電動機(ji)
型號(hao) ：?Y160M-4 額(e)定功率(lv)：?11KW 額(e)定轉(zhuan)速：?1460r/min
若有防爆要求，需采用防爆型電動機(ji)（訂貨(huo)時需說明(ming)）
水(shui)泵(beng)
最大(da)排量 ：?77L/min 最大(da)工作壓(ya)力：?1Mpa 額(e)定工作壓(ya)力：?0.7Mpa
泥漿泵電(dian)動機
型號(hao)：?Y100L2-4 額定功率(lv)：?3KW 額定轉速：?1430r/min
若(ruo)有防爆要求，需采用防爆型電動機（訂貨時(shi)需說明）
油(you)泵
類(lei)型：?齒輪泵 型號：?YBC-12/80 額定壓力?：?8Mpa
流量：?8ml/r 額定轉速：?1440r/min
