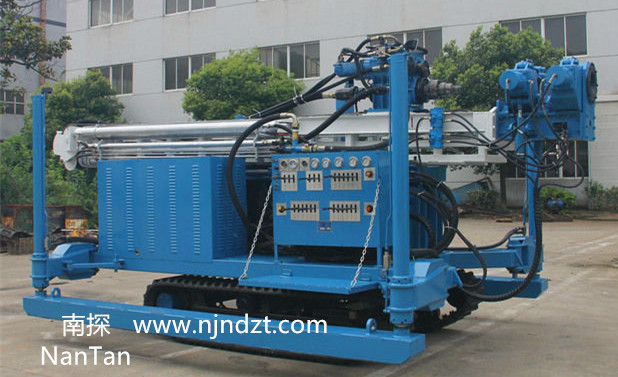

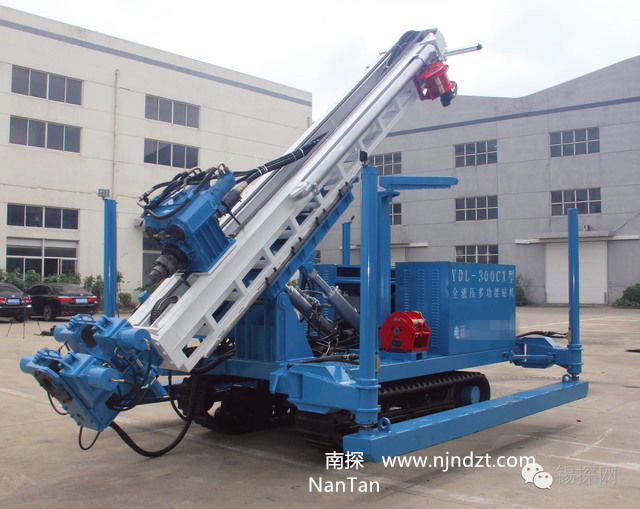

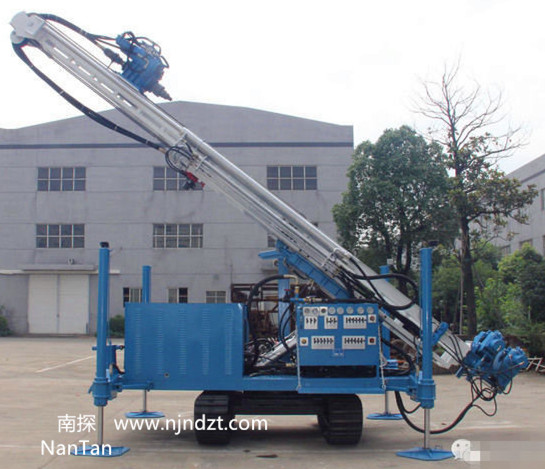

YDL-300DT型全液壓多功能鉆機(水井、地熱孔、,錨桿、旋噴、基樁、螺旋)(電動機動力)
產品介紹
YDL-300DT型全液壓多功能鉆機是根據當前國內市場形勢所研發的新型產品,
是一種新型、高效、節能、多功能的全液壓式驅動、動力頭式多功能鉆機。
用途:主要用于鉆鑿水井、監測井、地熱空調孔施工、國防工程、抗浮錨桿、斜拉錨桿、高壓旋噴等鉆孔作業;
同時適用于水電站工程、鐵路、公路、城市地基等巖土工程中的大孔徑垂直孔施工;灌漿加固孔;小型基樁孔;微型樁等。
鉆機配備相應的鉆具后可以進行多種工藝,如氣動潛孔錘鉆進、空氣泡沫鉆進、氣舉反循環鉆進、長螺旋鉆進、
泥漿循環鉆進、偏心跟管鉆進、牙輪鉆頭鉆進、液動錘鉆進等。
該鉆機最大特點為動力頭行程為7米,配備有大扭矩液壓馬達回轉、油缸推進及提升能力大。
配有液壓伸縮隨手吊車和液壓卷揚機,減輕勞動強度。動力頭具有多種速度,使得鉆孔范圍更寬。
液壓支腿行程大,不需吊車鉆機即可轉場裝卸。
主要特點
1、鉆機鉆進能力強,適用范圍廣,鉆孔速度快,處理事故能力強,鉆進效率高。
2、鉆機動力頭可機械和液壓雙變速,適合潛孔垂、跟管、全套管及合金回轉等多種鉆進方法。
3、桅桿上2只大油缸,提升力達到25噸,偏心跟管鉆進時可以起拔套管用,還可用于小型非開挖施工。

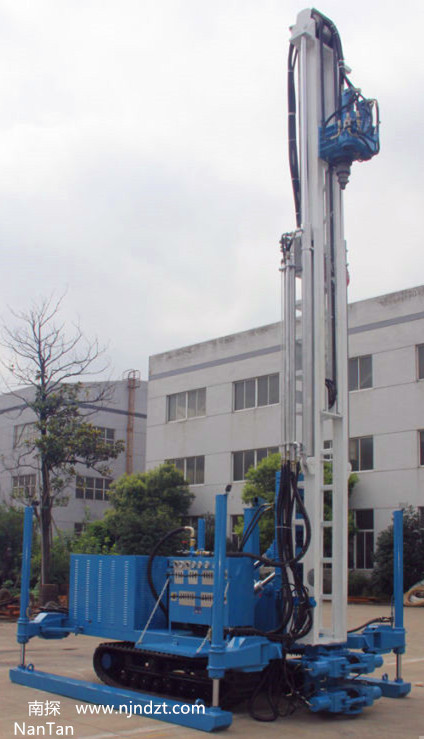

4、鉆機采用內外伸縮桅桿,動力頭行程達到7米,一次鉆孔可以2根3米鉆桿,減少一次加接鉆桿的時間,效率提高一倍。尤其適用于高壓旋噴。
5、配有推進架,行程1.5米,可以將桅桿直接推至孔口或者撐住地面,鉆進更加穩定。
6、主軸采用伸縮緩沖機構,可有效保護鉆具,同時卸扣時保護了鉆桿絲扣不被破壞。
7、鉆機在孔口裝置上配有液壓夾持器,自動卸扣,減少輔助時間,降低勞動強度。孔口配有導向裝置,使得鉆機更加平穩可靠。
8、鉆機裝載在履帶底盤上,使整機移位,行走更快捷方便。用戶可以選配鐵履帶或工程橡膠履帶,工程橡膠履帶不傷地面,更可在城市內作業。
9、鉆機采用4只長行程支腿油缸,并且可以分別向兩側旋轉,4只支腿油缸撐起來后,行程達到1600mm,汽車可以直接倒進去,不需要吊車即可轉場裝卸。
10、鉆機液壓系統主要元件均采用國內外名優產品,使整機性能穩定可靠、壽命長。
11、鉆機可適用于多種鉆機工藝方法:長螺旋鉆進、空氣潛孔錘鉆進、泥漿正循環全套管鉆進、空氣潛孔錘跟管鉆進、牙輪鉆頭鉆進、高壓旋噴作業等。
12、桅桿上配有工具卷揚(1.5噸提升力),方便起吊鉆桿等工具。
13、桅桿旁邊配有液壓伸縮隨手吊車,是斜孔作業的好幫手。
14、鉆機具有高位旋轉平臺,使得鉆機在施工時更加靈活。
15、用戶可以選配電動機或者柴油機作為鉆機的動力。
16、用戶可以根據自己的需要,桅桿可以定制短行程或者長行程的。
技術參數
鉆孔(kong)直(zhi)徑 |
Φ150-Φ400mm |
|
鉆(zhan)孔深(shen)度 |
300mm |
|
適應巖石硬度 |
f=6-20 |
|
工(gong)作風壓 |
1.2-4MPa |
|
耗風量 |
16-50m3/min |
|
動力頭回轉轉速 |
0-25r/min(無級調速),4、9、12、14、19、24、25、28、38、48、50、63、76、101、127r/min |
0-39r/min(無級調速),6、14、18、22、30、37、39、44、59、75、78、99、119、159、200r/min |
動(dong)力(li)頭最(zui)大扭(niu)矩 |
13900Nm(17MPa) |
10000Nm(17MPa) |
動力頭最大提(ti)升力 |
25T |
|
提升速度 |
0-3m/min(無級調(diao)速);3、3.74、7.54、15.08、18.1、21.84m/min(快速) |
|
動力頭(tou)最大加壓(ya)力 |
12.8T |
|
加壓速度 |
0-5.9m/min(無級調速);5.9、7.34、14.78、29.57、42.83m/min(快速) |
|
加壓提升油缸(gang)行程 |
3500mm |
|
動力頭最大行(xing)程 |
7000mm |
|
推進架(jia)推進行程 |
1500mm |
|
桅桿最大傾角(jiao) |
﹣5-90° |
|
最小離地高(gao)度 |
360mm |
|
工(gong)具卷(juan)揚提升力 |
1.5T |
|
工(gong)具卷(juan)揚提升速度(du) |
20m/min |
|
工具卷揚鋼(gang)絲繩直(zhi)徑 |
Φ10mm |
|
工具(ju)卷揚容(rong)繩量(liang) |
50m |
|
伸縮隨手(shou)吊車提(ti)升力 |
1.5T |
|
伸(shen)縮(suo)隨手吊車提升速度 |
20m/min |
|
伸縮隨手(shou)吊車(che)鋼絲繩直(zhi)徑 |
Φ10mm |
|
伸(shen)縮隨手吊(diao)車(che)容繩量 |
50m |
|
伸縮隨手吊(diao)車伸縮行程 |
1100mm |
|
整機(ji)回轉方式 |
整(zheng)機手(shou)動(dong)回轉,定位銷(xiao)定位 |
|
行(xing)走(zou)速度(du) |
1.5km/h |
|
爬坡角(jiao)度 |
25° |
|
電動(dong)機 |
55+18.5KW |
|
外形尺寸(長×寬×高) |
6800×2100×2750(運輸狀(zhuang)態) |
|
重量 |
10000kg |
因產品在不斷改進和發展,結構和技術參數均可能隨之改進,恕不另行通知。
