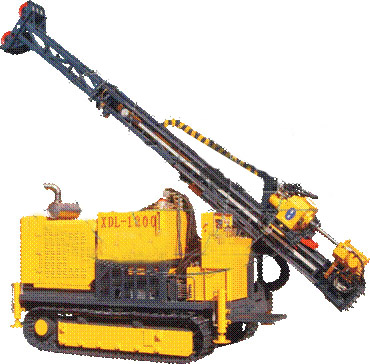

XDL-1200全液壓巖心鉆機
XDL-1200型全液壓履帶(dai)式巖(yan)心(xin)鉆機主要適(shi)用于(yu)繩索取芯金鋼石鉆探工藝，由于(yu)采用國外(wai)先進技術，特別是采用了(le)國外(wai)成熟的動力頭、夾持器、卷揚(yang)及液(ye)壓系統(tong)，鉆(zhan)機的(de)適(shi)(shi)用范圍寬：不僅適(shi)(shi)用于(yu)固體礦床的(de)金(jin)剛石(shi)、硬(ying)質合金(jin)鉆(zhan)進(jin)、而且適(shi)(shi)用于(yu)地(di)震物探、工程地(di)質勘(kan)察(cha)及微樁孔鉆(zhan)進(jin)，以(yi)及中小型水井等(deng)工程施工。
|
一．主要特點：
|
||
|
1．頂(ding)驅式動力頭采(cai)用國外技(ji)術(shu)，結構(gou)為雙(shuang)馬達加機(ji)械變檔(dang)型式，變速(su)范圍大(da)，低速(su)端扭(niu)矩大(da),配不(bu)同馬達，最大(da)端扭(niu)矩可達11000NM，適用不(bu)同鉆(zhan)進(jin)工法的要求(qiu)，滿足各(ge)種施工方式。
|
||
|
2. 動(dong)力頭傳(chuan)動(dong)精(jing)度高，運轉平穩，深孔(kong)鉆進時(shi)更能(neng)體現優勢。
|
||
|
3．鉆機最高轉速1020rpm,扭(niu)矩670NM,高速端扭(niu)矩大，適(shi)合(he)深孔鉆進(jin)。
|
||
|
4．給進提升系(xi)統(tong)采用油(you)缸(gang)鏈條倍增機構，給進行程長(chang)，便于長(chang)巖芯取芯作(zuo)業。
|
||
|
5．動(dong)力頭采(cai)用自動(dong)讓開孔口的方式，配和夾持器，卸扣器，可方便快捷(jie)地完成繩索(suo)取芯操作，省去了傳統的二(er)次平臺操作，自動(dong)化程度高，操作簡便。
|
||
|
6．鉆(zhan)機提升給(gei)進(jin)速度(du)快，節省了大量的輔助時(shi)間(jian)，在全(quan)面鉆(zhan)進(jin)時(shi)，變(bian)于洗孔，提高了鉆(zhan)進(jin)效率
|
||
|
7．主塔導軌采用V型結構，動(dong)力頭與主塔聯接鋼性(xing)高，高速(su)轉動(dong)平穩，取(qu)芯率高。
|
||
|
8．主卷揚(yang)機(ji)采用進口產品，提升平穩，制(zhi)動可靠。
|
||
|
9．繩索取芯卷揚機空鼓(gu)繩速達205m/min，減少了輔助時(shi)間。
|
||
|
10.鉆機配(pei)備夾持器及(ji)卸(xie)扣器，拆卸(xie)鉆桿方便快捷，降低(di)了勞動強度。
|
||
|
11.鉆(zhan)機(ji)配備(bei)動力(li)頭轉速表，鉆(zhan)進標尺，方便用戶進行參數選擇。
|
||
|
12.鉆機給進采用備壓平(ping)衡，可方(fang)便(bian)了解孔底加壓數值，提高鉆頭壽命(ming)。
|
||
|
13.鉆(zhan)機液(ye)壓系統(tong)可靠，泥漿泵為液(ye)壓控制，鉆(zhan)機各種操作集(ji)中，便于(yu)處理各種井(jing)下事故。
|
||
|
14.鉆機采用履帶(dai)式，移動方便。采用外接手(shou)柄操(cao)縱，使(shi)移動安全(quan)方便。
|
||
|
二．基本參數：
|
|
|
|
鉆(zhan)桿直徑(jing)
|
鉆(zhan)孔深度
|
|
|
φ56（BQ）
|
1200 m
|
|
|
φ71（NQ）
|
1000 m
|
|
|
φ89（HQ）
|
700 m
|
|
|
φ114（PQ）
|
600 m
|
|
|
鉆(zhan)孔角度：
|
0-90 度(du)
|
|
|
鉆機重量：
|
13000 Kg
|
|
|
三．主要參數：
|
||
|
1.動(dong)力頭(tou)：雙(shuang)馬達機械(xie)變檔型式
|
||
|
配S195馬達
|
轉速(su)（rpm）
|
轉矩(Nm)
|
|
單泵
|
440-615
|
670
|
|
84-120
|
3600
|
|
|
雙泵
|
720-1020
|
670
|
|
138-192
|
3600
|
|
|
2.動(dong)力頭給(gei)進行程： 3500 ; mm
|
||
|
3.給進(jin)裝置： ; 單油缸鏈(lian)條(tiao)倍速(su)機構
|
||
|
動力頭提升能力：
|
120 KN
|
|
|
動力頭給(gei)進能力：
|
60 KN
|
|
|
動力(li)頭提(ti)升速度：
|
0-4 m/min
|
|
|
動力(li)頭快速提(ti)度：
|
29 m/min
|
|
|
動力頭給(gei)進速度：
|
0-8 m/min
|
|
|
動力(li)頭快速(su)給進(jin)：
|
58 m/min
|
|
|
4.移塔裝(zhuang)置：
|
||
|
移塔行(xing)程：
|
1000 mm
|
|
|
移(yi)塔(ta)油缸(gang)提升力：
|
100KN
|
|
|
移塔(ta)油(you)缸(gang)給(gei)進(jin)力：
|
70KN
|
|
|
5.夾(jia)持器
|
||
|
夾持范圍
|
50-200 mm
|
|
|
夾持力
|
120 KN
|
|
|
6. 卸扣器
|
|
|
|
卸(xie)扣(kou)力(li)矩(ju)
|
8000 N.m
|
|
|
7.主卷揚(yang)機 ; PD12C-29064-02
|
||
|
提升速度(du)
|
46 m/min
|
|
|
單(dan)繩提升能力(li)
|
55 KN
|
|
|
鋼絲(si)繩直徑(jing)
|
16 mm
|
|
|
容繩量
|
40 m
|
|
|
8.付卷(juan)揚機 W125
|
||
|
提升速度
|
205 m/min
|
|
|
單繩提(ti)升能(neng)力
|
10 KN
|
|
|
鋼絲繩直徑
|
5 mm
|
|
|
容繩量(liang)
|
1200 m
|
|
|
9.泥漿泵 ; 臥式三(san)缸往(wang)復式活塞泵
|
||
|
型號： BW-250A
|
||
|
行程(cheng)： 100 mm
|
||
|
缸徑： 80 mm
|
||
|
流量(liang)： ; 250, 145, 90, 52 L/Min
|
||
|
壓力： 2.5, 4.5, 6.0, 6.0 Mpa
|
||
|
10.液壓(ya)支腿 ; 配備四個液壓(ya)支腿
|
||
|
11.鉆機外型： 長(chang)8500mm(含副塔(ta)) ; 寬2400mm 高(gao)2900mm
|
||
|
12.動(dong)力
|
||
|
柴油機 ; (康明斯)
|
||
|
型號： 6BTA5.9-C180
|
||
|
功率： 132KW/2200rpm
|
||
|
13.履(lv)帶(dai)
|
||
|
15噸履帶(dai)底梁 寬度 2400mm
|
||
|
爬坡能力 25°
|
||
|
履帶承(cheng)載(zai)能力 15 噸
|
||
|
14.可選項：
|
||
|
可(ke)配不同馬達(da)，滿足(zu)微(wei)樁(zhuang)孔鉆進，中小型水井等不同工藝施工。
|
||
|
A.動力(li)頭：（配S245馬達）
|
||
|
|
轉速（RPM）
|
轉矩（NM）
|
|
雙泵
|
570-800
|
1100
|
|
|
110-153
|
5733
|
|
單泵
|
350-490
|
1100
|
|
|
67-93
|
5733
|
|
B.動(dong)力頭：（配S310馬達）
|
||
|
|
轉速（RPM）
|
轉矩（NM）
|
|
雙泵
|
450-630
|
1395
|
|
|
86-121
|
7254
|
|
單(dan)泵
|
279-390
|
1395
|
|
|
52-74
|
7254
|
|
C.動力頭：（配(pei)S390馬達）
|
||
|
|
轉速（RPM）
|
轉矩（NM）
|
|
雙泵
|
360-500
|
1732
|
|
|
69-96
|
9000
|
|
單泵
|
220-307
|
1732
|
|
|
42-59
|
9000
|
|
D.動力(li)頭(tou)：（配(pei)S490馬達(da)）
|
||
|
|
轉(zhuan)速（RPM）
|
轉矩（NM）
|
|
雙泵
|
288-400
|
2167
|
|
|
55-76
|
11000
|
|
單泵
|
175-244
|
2167
|
|
|
33-47
|
11000
|
