當前位置：XY-200A-L-02-B-STZDT型履帶鉆機 系列及雙塔架折疊式液壓鉆塔（200米鉆機）

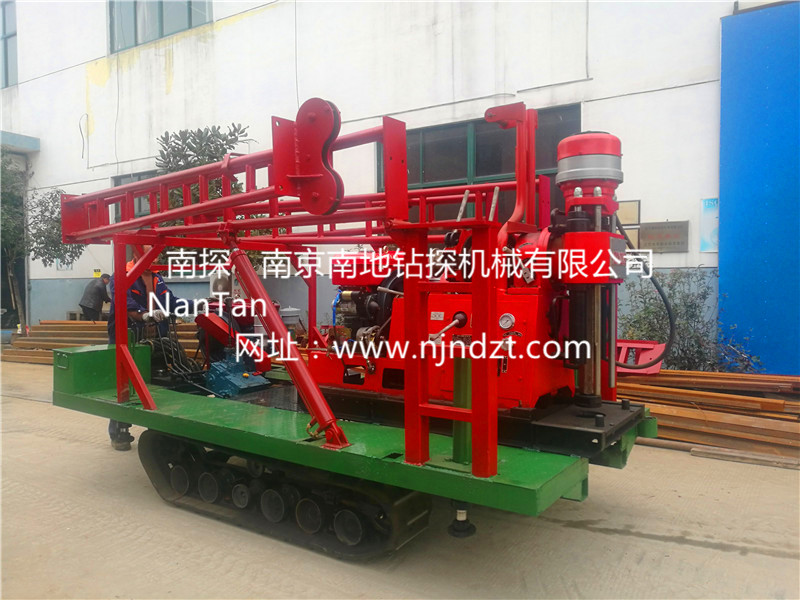

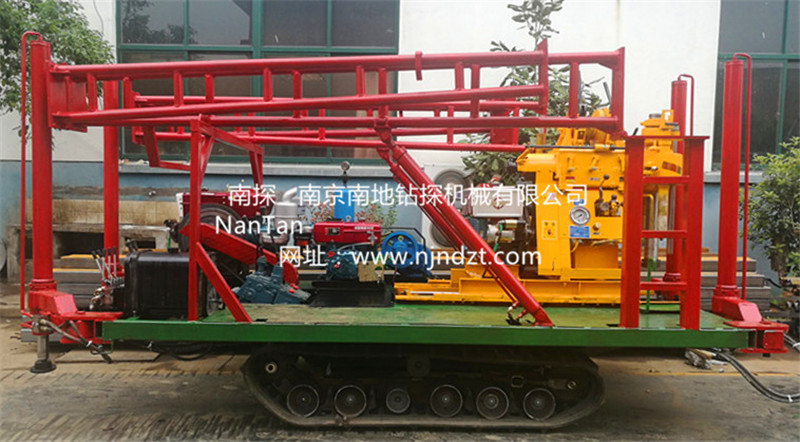

XY-200A-L-02-B-STZDT型全液壓履帶(dai)鉆(zhan)機系列(lie)
（200米鉆機、水泵、履帶、雙塔架折疊式液壓鉆塔一體機）
一、結(jie)構(gou)形式(shi):XY-200A-L-02-B-STZDT型履帶鉆機系列（或XY-200A（YJ）-L-02-B-STZDT、XY-200A-1-L-02-B-STZDT、XY-200A-2-L-02-B-STZDT型）是將橡膠履帶底(di)盤、動力（柴油(you)機或電機）、XY-200A型鉆機(ji)（或XY-200A（YJ）、XY-200A-1、XY-200A-2型(xing)）、鉆機平臺、液壓(ya)支撐(cheng)腿系統(tong)、雙塔架折疊式液壓鉆塔、BW160A或者BW200A泥漿泵等共同組裝在一個機(ji)架上。鉆機(ji)或泵一個動(dong)力（柴(chai)油(you)機或電機），橡膠履帶底(di)盤或泵一個動力（柴油機(ji)或電機）帶動，互不干擾。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝(zhuang)有橡膠(jiao)履(lv)帶(dai)行走機構(gou)，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由(you)于是橡膠履帶(dai)對(dui)地面無破壞，所以該鉆機在城市中施工(gong)帶(dai)來方便。
2、大大減輕(qing)工人勞動強度，提高效率。
3、起、落塔(ta)為液(ye)壓(ya)操縱、方(fang)便可(ke)靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤(pan)及鉆塔技術規格
理論速度(du)前進檔（Km/h）:0.9、2.0、2.7、3.2、8.3、13;
倒(dao)檔（Km/h）:0.9、2.1;額定載重質量（T）:4.0
額定爬坡度（度）:上坡(po)35，下(xia)坡35;最小離地間(jian)隙（mm）〉200;履帶型號（mm）:350*90*48;履(lv)帶(dai)節(jie)距（mm）90(或350*90*52）;
履帶(dai)軸中心距（mm）1630;履帶驅動輪軸距（mm）1100;
履(lv)帶(dai)接地(di)長度(du)（mm）1300，接地壓強（kPa）<35
鉆塔高度：7m
四、傳動系(xi)統
傳動方式經分動箱齒輪傳動，轉向方式(shi)單邊制動差速轉向，離(li)合器型式(shi)為二片常結合摩擦片。變速(su)箱(xiang)采(cai)用經改良后的ZD-21-01-B新型專用變速箱，操(cao)(cao)縱方式雙操(cao)(cao)作(zuo)桿(gan)操(cao)(cao)縱。
五、整機(ji)外形尺寸(長*寬*高） 3000-3500*1800*2300(mm)（尺寸根據機型改變）
六、整機重量 2700-3200(kg)（重量根據機型改變）
鉆機介紹：XY-200A型系列鉆機是在XY-200型鉆機的基礎上根據客戶要求，加大立軸通孔直徑和主動鉆桿直徑。是一種具有油壓給進的大轉矩輕便高速鉆機。 ?為使本機的適用性更廣泛，滿足不同用戶的需求，推出移機型XY-200A（YJ）型(xing)鉆機（帶移機功能）、增(zeng)加了水泵(不帶(dai)移(yi)機) 的(de)XY-200A-1型和帶移機帶水泵功能的XY-200A-2型鉆機。鉆機、柴油機(或電動機）安裝在同一(yi)底座上(shang)。鉆進(jin)深度可(ke)達200米(mi)。
?用戶可以根據自己所需鉆機是否帶機肚泥漿泵及是否需要移機功能機型選(xuan)擇。
?本鉆機適用于工(gong)民建、鐵路、水(shui)電、交通、橋梁、壩基(ji)等建筑物的工(gong)程地質勘察;地質巖芯鉆探、物(wu)理勘察;小型(xing)(xing)灌漿孔(kong)、地熱(re)孔(kong)、爆破(po)孔(kong)、各種(zhong)混凝土檢測(ce)孔(kong)的鉆進;小型(xing)(xing)水井鉆進，小型(xing)(xing)基樁孔(kong)。根據地層的不同，可選用金剛石、硬質合金、螺旋等鉆頭進行鉆孔。具有結構緊湊，重量輕，體積小，可拆性好等優點，是適應新型市場需求不可多得的理想設備之一。
主要(yao)特點（Features）:
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
鉆機主要技術參數：
|
1、基本(ben)參(can)數 |
鉆孔深(shen)度：150m,200m，最(zui)大開孔直徑：500mm(土層）、200 mm（巖石），終(zhong)孔直徑：75,46 mm 鉆桿直徑：42,50 mm，鉆孔傾角：90-75° XY-200A型鉆機外廓尺寸(cun)（L×B×H)：1433×697×1273 mm，鉆機重量(不包括動力機(ji)): 550kg XY-200A（YJ）型(xing)鉆機外廓尺寸（L×B×H)：1660×780×1560 mm，鉆機重量(不包括動力機): 650kg XY-200A-1型鉆機外廓尺寸（L×B×H)：1700×780×1460 mm，鉆機重量(不(bu)包括動(dong)力(li)機): 650kg XY-200A-2型鉆機(ji)外廓尺寸（L×B×H)：1800×970×1650 mm，鉆機重量(不(bu)包括動力機): 800kg |
|
2、回轉器 |
加大(da)主(zhu)動(dong)鉆桿：六方帶槽53*Φ59*4300mm,主機桿夾(jia)持方式(shi)：手動球卡式(shi) 立軸轉速(四檔)：1010,505,236,118 r/min，立軸行程：450 mm 立軸(zhou)空載向(xiang)上最大移(yi)動速度(du)：3 m/s ，立軸空載向(xiang)下最(zui)大移動速(su)度 ：4 m/s 立軸最(zui)大(da)給進力(li)：15 KN，立軸(zhou)最(zui)大起重力：25 KN |
|
3、卷揚機(ji) |
最大起重(zhong)量(單繩(sheng))：17 KN，卷筒(tong)轉速(su)：121,76,36 r/min 卷筒圓周線速度(二(er)層)：1.05,0.66,0.31 m/s，卷筒直徑：140 mm 鋼絲繩直徑(jing)：10 mm，鋼(gang)絲繩(sheng)容量：35 m，抱(bao)閘直(zhi)徑：252 mm，閘帶寬(kuan)度(du)：50 mm |
|
4、油(you)泵 |
型號：YBC-20/125，額(e)定壓力：12.5 Mpa 流量：16 ml/r 額定(ding)轉速；1500 r/min |
|
5、動力(li)裝置 |
電動機(ji)型號：Y160L-4，額定功(gong)率：15 KW，額定轉速(su)：1460 r/min |
|
柴(chai)油機型號(hao)：S1115，額(e)定功率：16.2KW，額定轉速：2200 r/min |
水泵技術參數（XY-200A-1、XY-200A-2型配置，XY-200、XY-200(YJ)型需另配BW160或200泥漿泵。）
|
2 水(shui)泵(beng)類型: 臥式單缸雙作用 最大排量 : 95(77)L/min，最大(da)許用壓力(li) :1.2Mpa，工作壓力:0.7Mpa 3 沖程次數:120(96) 次/min，缸套套直徑 : 80mm，活塞行程: 100mm |
XY-200A(YJ)、XY-200A-2型配置移位裝置
|
移動裝置 |
移動(dong)油(you)缸(gang)行程(cheng)：450mm，鉆機(ji)離開孔(kong)口距離：300mm |
注:.本鉆機動力標準配備柴(chai)油機,也可配備電動機,需由用戶訂(ding)貨(huo)時提出。
