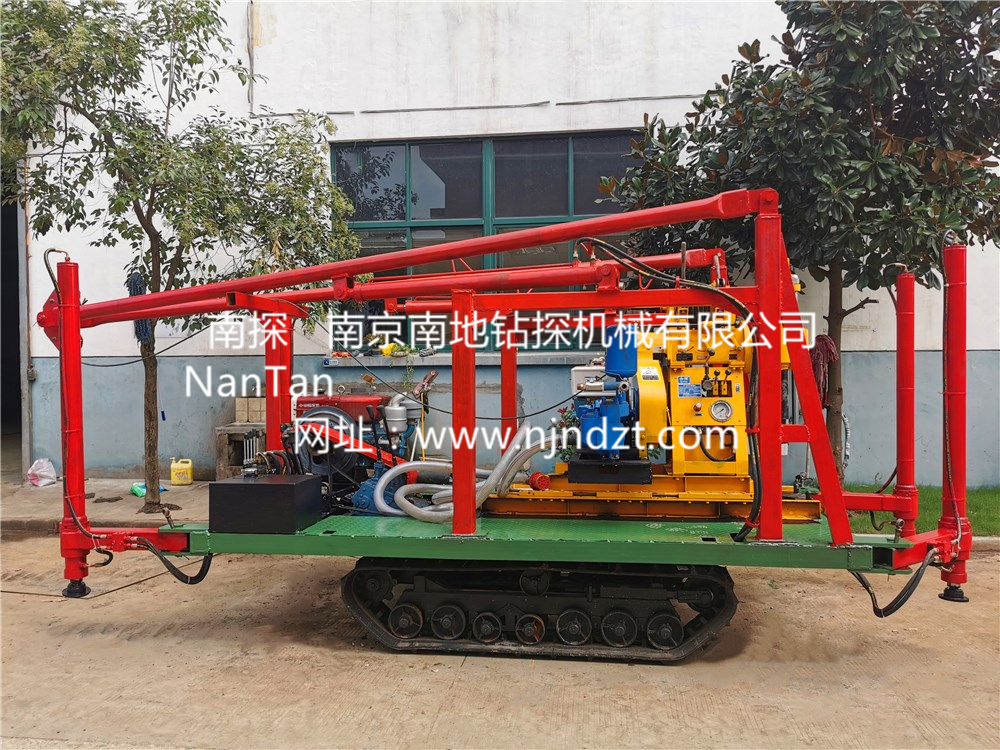

LP-4T-02-B-STRZT-SG型鉆機履帶底盤（升高型液壓支(zhi)腿）及人字形(xing)全液(ye)壓(ya)起落(luo)鉆塔總成
一、適用范圍：該履帶(dai)底盤(pan)承載重量(liang)達4T,可以裝載各種小型(xing)鉆機，如：XY-1-1、XY-1、XY-1A、XY-1A(YJ)、XY-1A-4、XY-1A-5、XY-1B、XY-200、XY-200（YJ）、XY-200-1、XY-200-2、XY-200A、XY-200A（YJ）、XY-200A-1、XY-200A-2、XY-200B、GXY-1、GXY-1A、GXY-1B、GXY-1C、GXY-2K、GXY-2Q、GXY-200B、GYQ-200、GYQ-200A、GXY-2C、GK180、KD100-4、KD150等，并可同時裝載BW160、BW160A、BW200或BW200A型泥漿泵，具有液壓自動起落鉆塔、行走方便等特點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
自動化程度高、簡便、實用，特別適合中小型工勘、引孔灌漿等施工。
二、結構形式
1、鉆機(ji)機(ji)組由履帶底盤(pan)、柴油機(ji)、鉆機(ji)及(ji)柴油機(ji)、人字形全液壓起落鉆塔(采用人字形鉆塔，升高型液壓油缸作支撐，操縱閥控制鉆塔起落、升降，操作省(sheng)時省(sheng)力，安全可靠)、泥漿泵組成。
2、底盤采用橡膠履帶，重量較輕，使(shi)用壽命長，能(neng)降低車(che)輛行走機構(gou)的噪(zao)音，減小車(che)體震動、可大幅度降低油(you)耗，可在城市道路(lu)行走不傷路(lu)面(mian)。

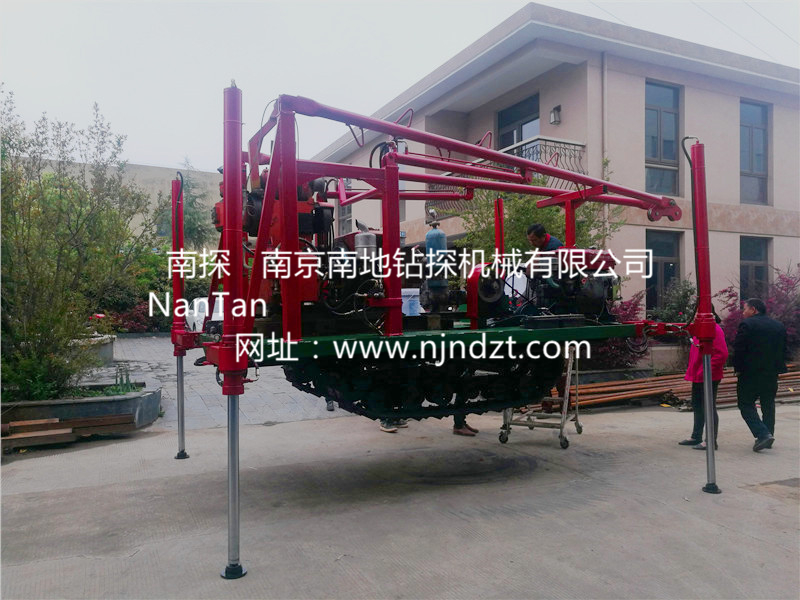

3、底(di)盤自帶四條升高型液壓支腿調整快捷方便、可用于工作平面調平、上下卡車，共同組裝在一個機架上。
該總成裝有聯合收割機橡膠履帶行走機構和行走操縱系統、，配套柴油機、鉆機平臺、4組升高型液壓支撐腿系統、工作平臺、工具箱（座椅）和人字形全液壓升降起落鉆塔系統（操縱閥、油泵、油缸、支腿、天車和升降組合鉆塔）組成。該系列產(chan)品(pin)行走平穩，轉向靈活，采用(yong)幾(ji)型高架(jia)底盤，野外通過性能好。
采用液壓高支腿油缸、可實現自行上下車，方便運輸，安全平穩，提高效率。
主要特點
1、該總成裝有橡膠履帶行走機構，使整機搬遷方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。
2、采用(yong)增強齒輪、箱體和軸的(de)承(cheng)載能力的(de)設計，使變速箱所能輸(shu)出的(de)最(zui)大(da)功率超(chao)出原有產品的(de)近(jin)一倍。
3、在轉向制動(dong)結(jie)構上，采(cai)用單向轉向制動(dong)代替原有(you)的(de)(de)雙半軸齒輪(lun)傳動(dong)，大(da)大(da)降低了轉向部位的(de)(de)損(sun)耗程度。
4、采用濕式(shi)摩擦片(pian)制(zhi)動替代因作業(ye)環境惡劣易造成制(zhi)動部(bu)位(wei)漏油而失(shi)效的摩擦蹄式(shi)制(zhi)動，從而使制(zhi)動更為(wei)可靠。
5、起、落塔為液(ye)壓操縱、方便可靠。
6、手柄集中，操作方便。
四、技朮規格
1.理論(lun)速(su)度前進檔（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒檔（Km/h）：0.9、2.1
3.額定載(zai)重質量（T）：4.0
4.額定爬坡度（°）：上坡(po)35，下坡(po)35
5.最小離地(di)間(jian)隙（mm）：200
6.履帶(dai)型號（mm）：350*90*48（或52）
7.履(lv)帶節距（mm）：90
8.履(lv)帶軸中(zhong)心距（mm）：1100
9.履帶長度（mm）:2000
10.履帶接地長度(du)（mm）：1450
11.接地壓強（KPa）：<35
12.液壓系(xi)統、支腿油缸(gang)：缸(gang)徑D：100mm ，行程(cheng)：1500mm，支承力(li)：90KN，頂起力：90KN，多路(lu)閥：5路
13.外形尺寸(cun)(長*寬*高）：4000 * 1800 *2300(mm)（長寬根據機型可調）
14.動力系統(tong)：1100柴油機.
15.重量（不含鉆機） 2500(kg)
