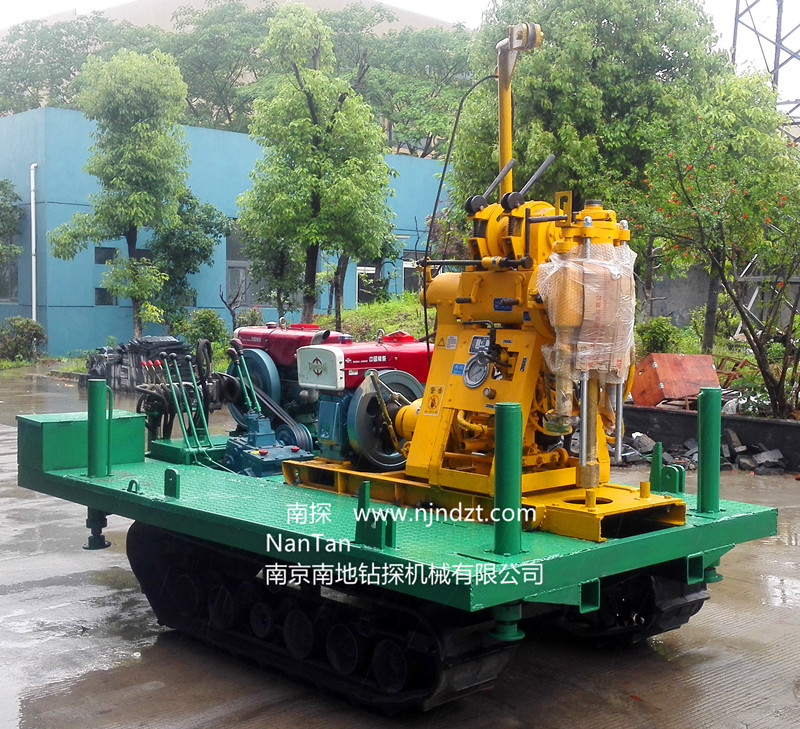

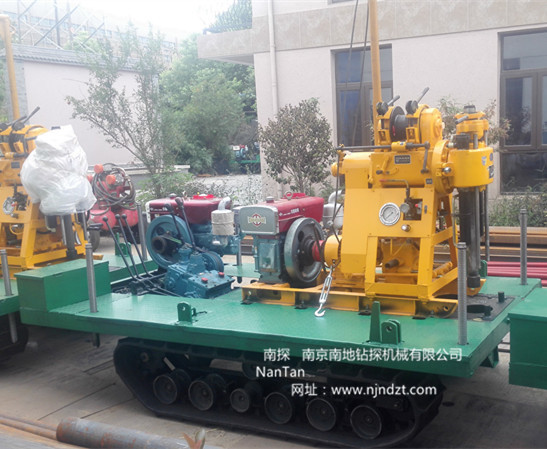

XY-1-L-01-A（B）型履帶鉆機及人字形四角架鉆塔
一(yi)、簡介(jie) XY-1-L-01-A(B)型履帶鉆機及人字形四角(jiao)架鉆(zhan)塔，是將橡膠履帶底盤(pan)、動(dong)(dong)力（柴油機或電機）、鉆機、A型(xing)為4組手動(dong)(dong)支(zhi)撐腿(tui)B型(xing)為4組液壓支(zhi)撐腿(tui)、鉆機平(ping)臺、6米高人字形四角架起落鉆(zhan)塔、水泵等(deng)共同組裝在一個(ge)機(ji)架上。鉆機(ji)、水泵一個(ge)動(dong)力（柴油(you)機(ji)或電機(ji)），橡膠履帶底盤一個(ge)動(dong)力（柴油(you)機(ji)或電機(ji)）帶動(dong)，互(hu)不干擾。該機(ji)型具有爬(pa)坡(po)能力強、鉆進(jin)和(he)行走穩(wen)定可靠、載(zai)重(zhong)質量大等(deng)優點，適用于地質、冶金、煤(mei)炭(tan)、水文、建筑工程、水電工程、公(gong)路、鐵路、港口(kou)、城建、橋梁、壩基等建筑(zhu)物的工(gong)程地質勘察、淺層探礦、礦山坑道、水井(jing)、小型灌漿孔(kong)、爆(bao)破(po)孔(kong)等(deng)的鉆進。該鉆(zhan)機(ji)是適應(ying)新型(xing)市(shi)場需求不可多得的理想設備之一。可在海灘(tan)、河灘(tan)、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主(zhu)要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所(suo)以給該鉆機在城市(shi)中施工(gong)帶(dai)來(lai)方便(bian)，同(tong)時適用(yong)于野外(wai)和泥地等(deng)復雜場地。
2、大大減輕工人勞動強度，提高效率。
3、起落塔為利用卷揚機帶動鋼絲繩拉伸，方便可靠，攜帶方便。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、XY-1型鉆機介紹及主要技術參數
XY-1型鉆機是一種具有油壓自動給進的輕便鉆機。額定鉆孔深(shen)度100米，鉆進(jin)深度根(gen)據地層(ceng)情況而定。可根(gen)據地層(ceng)的不(bu)同(tong)選用合(he)金(jin)、金剛(gang)石、復合片等鉆(zhan)(zhan)頭進(jin)行鉆(zhan)(zhan)進(jin)；可鉆(zhan)(zhan)2-9級的砂質粘土及基巖層等。
1.技術(shu)參數：鉆進深度(m)：100
開孔(kong)直徑(jing)( mm)：75-150 ，終孔直徑(jing)( mm)：75-150
鉆桿直徑( mm)：42 ，鉆孔傾角(jiao) ：90-75°
2．回(hui)轉器:立軸轉速(三檔)(r/min)：142,285,570
立軸(zhou)行程 (mm)：450，立軸最(zui)大給進壓力(KN)：15
立軸最大起重(zhong)力(KN)：25
立軸(zhou)空載向上最大移動速度(m/min) ：3
3.卷揚機：最大起(qi)重(zhong)量(一速單繩)(KN)：10，鋼絲繩直徑：9.3mm
4.水(shui)泵(beng)類(lei)型：臥式單缸雙作用，最(zui)大壓力(MPa)：1.2 ，工作壓力(MPa)：0.7
5.油泵類型：齒輪泵，額(e)定(ding)壓力：8MP
6.動力機 柴油機：ZS1100，額定功率(lv)(KW)：12.1 額定轉速 (r/min)：2200
電動機 ：Y132M-4 額定功率 ( KW)：7.5 額定轉速 (r/min)：1440
注:本鉆機動力配備標準配置為柴油機，如果需配置電動機,需由用戶訂貨時提出.
四(si)、橡膠履(lv)帶底盤主要技術參數
1.理論(lun)速度前進檔（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒檔（Km/h）：0.9、2.1
3.額(e)定載重質量(liang)（T）：4.0
4.額定(ding)爬坡度（°）：上(shang)坡(po)35，下坡35
5.最(zui)小離(li)地間隙（mm）：200
6.履帶型號（mm）：350*90*48
7.履帶節距（mm）：90
8.履帶軸(zhou)中心距（mm）：1100
9.履帶長度（mm）:2000
10.履(lv)帶接地(di)長(chang)度（mm）：1450
11.接(jie)地壓(ya)強(qiang)（KPa）：<35
五、履(lv)帶(dai)傳動(dong)系統(tong)
傳動方式(shi)經(jing)分動箱(xiang)齒輪傳動，轉(zhuan)向方式(shi)單邊(bian)制動差速(su)轉(zhuan)向，離合器型(xing)式(shi)為二片常結合摩擦(ca)片。變速(su)箱(xiang)采(cai)用(yong)經(jing)改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
六、整機外形尺寸(長*寬*高）：2800*1600*2000(mm)
七(qi)、整機重量：2300-2600(kg)
