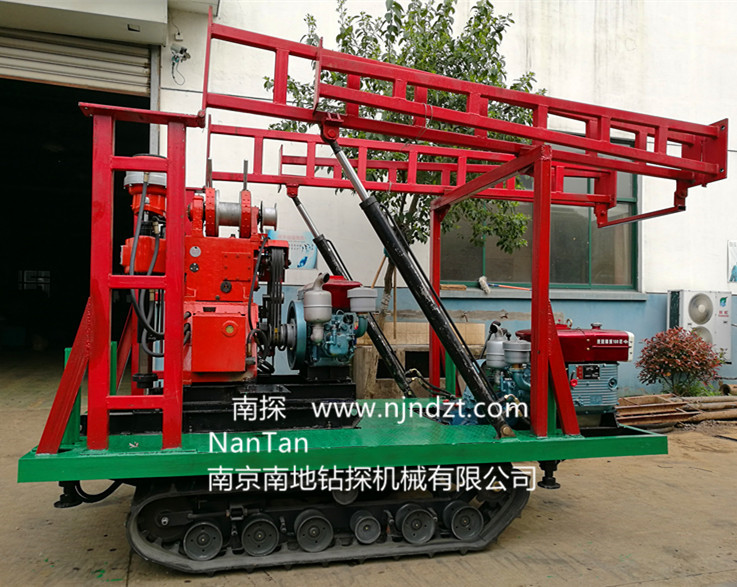

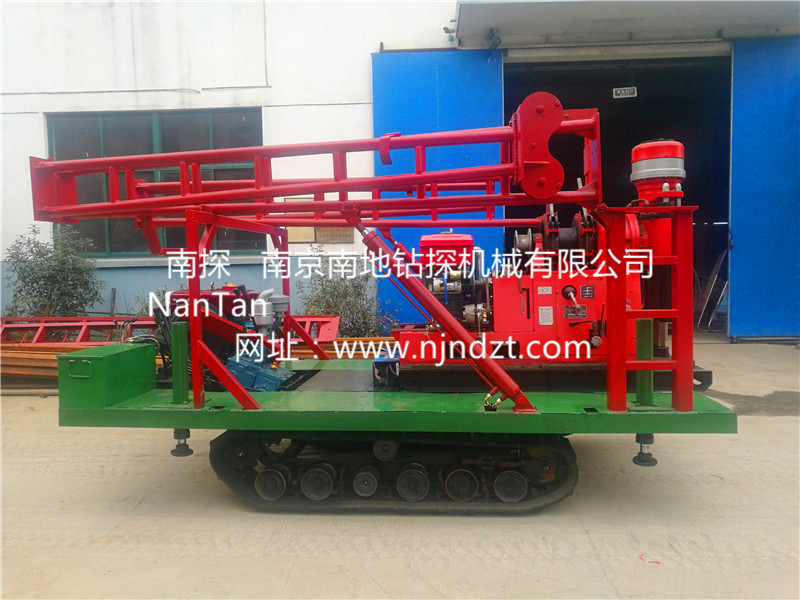

XY-1A-L-02-B-STZDT型(xing)全液(ye)壓履帶鉆機(ji)
（180米鉆機、水泵、履帶、雙塔架折疊式液壓鉆塔一體機）
一、結構形(xing)式:XY-1A-L-02-B-STZDT型履帶鉆機系列（或XY-1A-4-L-02-B-STZDT、XY-1A（YJ）-L-02-B-STZDT、XY-1A-5-L-02-B-STZDT型）是將橡膠履(lv)帶底盤、動力（柴(chai)油(you)機或電機）、XY-1A型鉆機（或XY-1A-4、XY-1A（YJ）、XY-1A-5型）、鉆機平(ping)臺、液壓(ya)支撐腿系統、雙塔架折疊式液壓鉆塔、BW160A或者BW200A泥漿泵(beng)等共同組(zu)裝在一個機架上。鉆(zhan)機或泵一個動力（柴油機或電機），橡膠履帶底盤(pan)或泵一個動力（柴(chai)油機或電機）帶(dai)動(dong)，互不干擾。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機(ji)(ji)裝有橡膠履帶行走機(ji)(ji)構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整(zheng)機裝卸、搬(ban)遷極為方便(bian)，由于是橡膠(jiao)履帶對地面無破壞(huai)，所以該鉆機(ji)在城(cheng)市(shi)中施工帶來方便(bian)。
2、大大減輕工人勞動強度，提高效率。
3、起、落(luo)塔為液壓操縱、方便可靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底(di)盤及鉆塔技術規格
理論速度前進檔(dang)（Km/h）:0.9、2.0、2.7、3.2、8.3、13;
倒檔（Km/h）:0.9、2.1;額定載(zai)重質量(liang)（T）:4.0
額定爬坡度（度）:上坡35，下坡35;最小離(li)地間隙（mm）〉200;履(lv)帶(dai)型號（mm）:350*90*48;履帶節距（mm）90;
履帶(dai)軸中心(xin)距（mm）1630;履帶驅動輪(lun)軸距(ju)（mm）1100;
履帶接地長(chang)度（mm）1300，接地壓強(qiang)（kPa）<35
鉆塔高度：7m
四、傳動(dong)系統(tong)
傳動方式經分動箱齒輪傳動，轉向(xiang)方式單邊制動差(cha)速轉向(xiang)，離(li)合器(qi)型式為二片常結合摩擦片。變速(su)箱采用經改良后的(de)ZD-21-01-B新(xin)型專(zhuan)用(yong)變(bian)速(su)箱，操(cao)縱方式雙操(cao)作桿操(cao)縱。
五、整機外形尺寸(長*寬*高） 3000-3500*1800*2300(mm)（尺寸根據機型改變）
六、整機重量 2600-3000(kg)（重量根據機型改變）
鉆機(ji)介(jie)紹（Introduction）：XY-1A型鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛，滿足不同用戶的需求，推出增加了：帶移機功能的XY-1A（YJ），帶水(shui)泵(beng)的XY-1A-4型(xing)，帶移機和水泵的XY-1A-5型鉆(zhan)機(ji)。鉆機、水泵及柴油機安裝在同一底座上。 鉆機既可以(yi)取土樣(yang)、巖(yan)芯樣(yang)，也可以(yi)不取芯鉆(zhan)孔(kong)（鉆(zhan)孔(kong)灌漿、水井等）,或者進行重型動力觸探和標貫試驗、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。 一、適用范圍
1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆破孔、各種混凝土檢測孔的鉆進;小型水井等多用途鉆進。 2.轉速范圍寬并配有高速檔，可根據地層的不同選用合金鉆頭、金剛石鉆頭、復合片鉆頭等鉆頭進行鉆進,提土鉆、取土器取樣等。
3. 當終孔直徑(jing)分(fen)別為75mm和(he)46mm時，額定鉆孔深度分別為150m和180m，最(zui)深不得(de)超過各鉆進深度的110%，額(e)定開孔直徑為110mm，鉆深應根據地層情況而定，土層開孔允許為300mm。 二、鉆機特點：
1. 具有油壓給進機構，提高了鉆進效率，減輕了工人勞動強度。
2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。
3. 配有孔底壓力表指示壓力，便于掌握孔內情況。
4. 手柄集中，操作方便。 5. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合于平原和山區工作。
|
三(san)、 技術參數 |
|
1.鉆機 鉆(zhan)孔深(shen)度：180、150、100m；終孔直徑：46、75、91mm；最大開孔直徑：200 mm， 鉆(zhan)桿(gan)直徑：42、50 mm 鉆孔傾角：90-75° 鉆機外(wai)廓尺(chi)寸（L×B×H): XY-1A：1433*697*1460mm XY-1A-4：1700*780*1460 mm XY-1A(YJ)：1620*970*1560 mm XY-1A-5：1800*970*1600 mm 鉆機重量(不(bu)包括動力機) XY-1A：420 Kg XY-1A-4：620 Kg XY-1A(YJ)：620 Kg XY-1A-5：720kg |
|
2.回轉器 立(li)軸轉速(五檔)：1010,790,470,295,140 r/min 立(li)軸行程：450 mm 立軸(zhou)空(kong)載向(xiang)上最(zui)大(da)移(yi)動速(su)度：3 m/s 立軸(zhou)空(kong)載向(xiang)下最(zui)大(da)移(yi)動速(su)度 ：4 m/s 立軸最大(da)給(gei)進(jin)力(li)：15 KN ; 立軸最(zui)大起(qi)重力：25 KN |
|
3.卷揚機 最大(da)起(qi)重量(單繩)：11 KN 卷筒轉(zhuan)速(su)：121,76,36 r/min 卷(juan)筒(tong)(tong)圓周線速(su)度(二層)：1.05, 0.66, 0.31 m/s 卷(juan)筒(tong)(tong)直(zhi)徑：140 mm 鋼絲繩直(zhi)徑：9.3 mm 鋼絲繩容(rong)量(liang)：35 m 抱閘直徑：252 mm 閘帶寬度(du)：50 mm |
|
4.油(you)泵(beng) 型號：YBC-20/125 額定(ding)壓力：12.5 Mpa 流(liu)量：20 ml/r 額定(ding)轉(zhuan)速；1500 r/min |
|
5.電動(dong)機 型號：Y160M-4 額定功率(lv)：11 KW 額定轉(zhuan)速：1460 r/min |
|
6.柴(chai)油機(ji) 型號：S1100 額定功率：12.1KW 額定轉速：2200 r/min |
水泵技術參數（XY-1A-4、XY-1A-5型配置，XY-1A、XY-1A(YJ)型需另配置BW160或200泥漿泵。）
|
2 水(shui)泵(beng)類型: 臥式單缸雙作用 最大排量 : 95(77)L/min，最(zui)大許用壓力 :1.2Mpa，工作壓力(li):0.7Mpa 3 沖程次數:120(96) 次/min，缸套套直徑 : 80mm，活塞(sai)行程: 100mm |
XY-1A(YJ)、XY-1A-5型配置移位裝置
|
移動裝置 |
移(yi)動(dong)油缸行程：450mm，鉆機離(li)開孔(kong)口距離(li)：300mm |
注:.本(ben)鉆機動力(li)標(biao)準配(pei)備柴油機,也可配(pei)備電(dian)動機,需(xu)由用戶訂貨(huo)時提出。
