GXY-180-L-02-B-STRZT型履帶鉆機及人字形全液壓鉆塔
一、結構(gou)形式

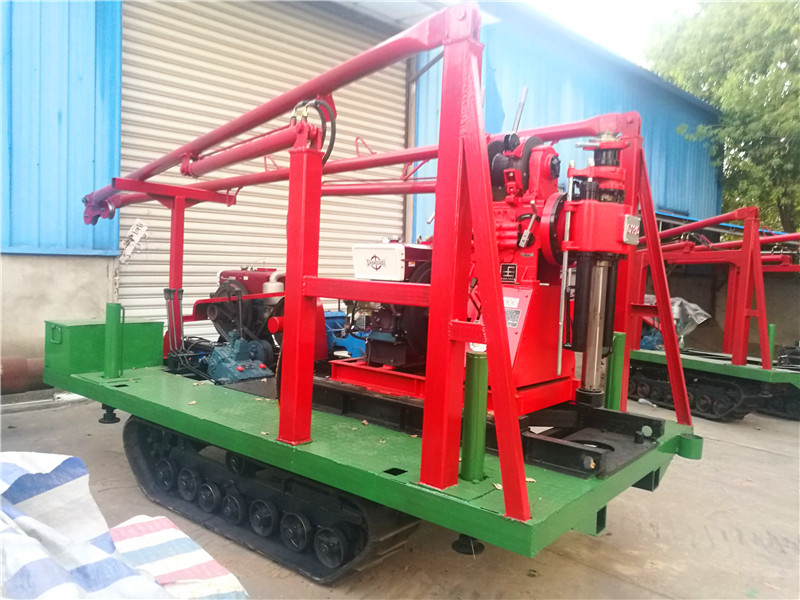

GXY-180-L-02-B-STRZT型履帶鉆機(ji)是將橡膠履帶底盤、動力（柴(chai)油機或電機）、GXY-180型高速鉆機(ji)、鉆機平臺、液壓支撐(cheng)腿系統、人字形全液壓起落架、BW160A或者BW200A泥漿泵等共(gong)同組裝在一個機架上。鉆機一個動力(li)（柴油機或電機）或加(jia)裝(zhuang)BW160A泥(ni)漿泵一體底(di)座與鉆機共用動力，橡膠履(lv)帶底(di)盤(pan)一個動力（柴油(you)機(ji)或電機）帶動或(huo)加裝BW160A或BW200A泥漿(jiang)泵，互不干擾，避免單動力變換負荷造成磨損影響施工。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔、樁基檢測和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特(te)點
1、該鉆(zhan)機裝有橡膠(jiao)履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使(shi)整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城(cheng)市中施(shi)工帶來方便。
2、大大減輕工人勞動強度(du)，提高效率。
3、起(qi)、落(luo)塔為(wei)液壓操縱、方(fang)便可(ke)靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶(dai)底盤及鉆塔技術規(gui)格
理(li)論速度前進檔（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒檔（Km/h） 0.9、2.1，額(e)定載重質量(liang)（T）4.0
額定爬(pa)坡度（度）上坡35，下坡35，最小離地間隙（mm）〉200
履帶(dai)型號（mm）350*90*48，履帶(dai)節(jie)距（mm）90(或者350*90*52）
履(lv)帶軸中心距（mm）1630，履帶驅動輪軸距（mm）1100
履帶接地長(chang)度（mm）1300，接(jie)地壓強（kPa）<35
鉆塔高度：6m
四、傳動系統
傳動方式經分動箱齒輪傳動，轉向(xiang)方(fang)式(shi)單邊制動差速轉向(xiang)，離(li)合器型式(shi)為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱(zong)方式雙操作桿操縱(zong)。
五、整機(ji)外形(xing)尺寸(長(chang)*寬*高(gao)） 3300-3500*1800*2300(mm)（根據泥漿泵不同尺寸改變）
六、整機(ji)重量 3400(kg)

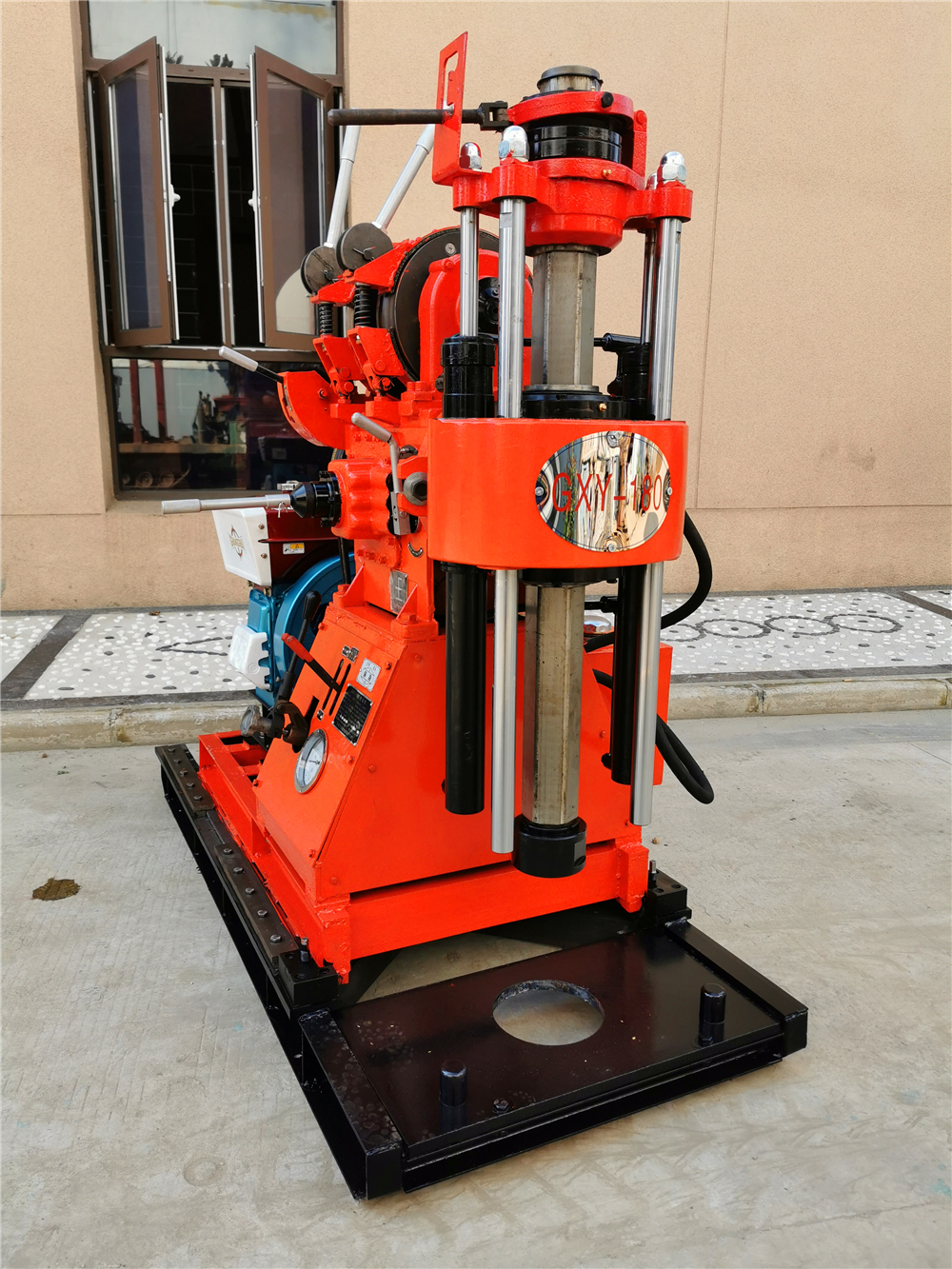

鉆機介紹（Introduction）：GXY-180型移位鉆機是在(zai)GXY-1型鉆(zhan)(zhan)機的基礎(chu)上調整了高速功(gong)能的立軸(zhou)式輕便鉆(zhan)(zhan)機，固定機架改為滑移機架，回轉器改為大立軸。 本鉆機適用于工程地質勘探，固體礦床的普查勘探，爆破孔及混凝土結構的檢查孔等，也可以進行SPT標準貫入試驗、沖擊等多種鉆進方式。 根據地層不同，可選用金剛石、復合片、硬質合金、麻花等鉆頭進(jin)行鉆進(jin)，開(kai)孔直徑(jing)為?150毫米。當(dang)鉆孔(kong)終(zhong)孔(kong)直徑為75毫米，鉆孔(kong)的(de)深(shen)度(du)可達180米。
主要(yao)特點: 1、鉆機輸入功率大，輸出扭矩大，鉆進能力強。 2、鉆機輸出轉速范圍寬，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。 3、鉆機配有高速功能，適合堅硬巖層的金剛石鉆進。4、具有油壓(ya)給進機構(gou)，采用球卡式夾持機構，提高鉆進效率，減輕(qing)工(gong)人勞(lao)動強度。 5、采用了動力頭液控后移使機架讓開孔口，方便更換鉆桿、鉆具，以延長動力頭的壽命。 6、鉆機配有加大主動鉆桿，可實現不停車倒桿，效率高，安全可靠。 7、鉆機采用東風－12型手(shou)扶拖(tuo)拉機的成熟結構，雙片常閉磨擦式離合器，開閉靈活，操作調整方便。 8、鉆機變速箱采用汽車變速箱式結構，單手把變速，并具有互鎖機構，操作方便。 9、鉆機(ji)結構緊湊，體積(ji)小，重量輕，最大部件在100kg以內，便于解體及搬運，適用于丘陵(ling)或山區工作。
技術參數
1、鉆機 鉆進深(shen)度：180m,開孔直(zhi)(zhi)徑：150mm,終孔直(zhi)(zhi)徑：75mm 鉆(zhan)桿直(zhi)(zhi)徑：42、50mm, 鉆(zhan)孔傾(qing)角:360°，
鉆(zhan)機外廓尺寸（長(chang)*寬(kuan)*高）：1800*780*1500mm;鉆機重量（不包括動(dong)力）：650kg
2. 回轉器 立軸轉速(su)：正(zheng)轉：100、273、564、1090 r/min ， 反轉：75 r/min，立軸行程(cheng)：500 mm，
立軸最大給(gei)進壓(ya)力：20KN,立軸最大起拔力(li)：25KN,立(li)軸最大扭(niu)距(ju)：1.2KN.m，立軸下端離地面最大距離：600 mm，主動鉆(zhan)桿夾持(chi)方式：球卡式，主動鉆桿：Φ53*59*4.5米
3. 卷揚機(ji) 最大起(qi)重(zhong)量(單繩)：15 KN 卷(juan)筒轉速：31，83,172,332 r/min,
卷(juan)筒圓周線(xian)速度(二層)：0.30，0.82，1.69，3.26 m/s, 鋼絲繩(sheng)直徑：9.3 mm,鋼絲繩容量：35 m
4.讓開孔口方式：動(dong)力(li)頭液控后移,行程：330mm
5.油(you)泵(beng) 型號：CB-FC25L 額定壓力(li)：16 Mpa 流量：25 ml/r 額定轉速(su):500-2500 r/min
6.柴油(you)機 型(xing)號：ZS1115 額定功率：16.7KW 額定轉速(su)：2200 r/min
7.電動機 型號(hao)：Y160M-4 額(e)(e)定功率：11 KW 額(e)(e)定轉速(su)：1440 r/min
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
