當前位置：NTLPSY-L6型履帶式靜力觸探車
發布時間：2023-03-20 17:53 瀏覽次數：755次
靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。

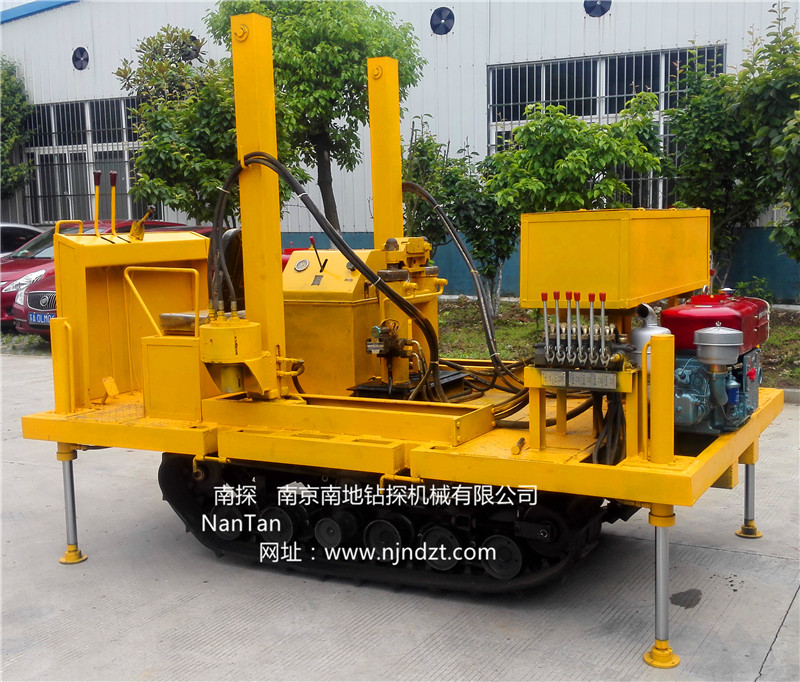

NTLPSY-L6型履(lv)帶(dai)靜力觸探機由(you)履(lv)帶(dai)底盤(pan)、2臺柴油機、液壓支撐腿(tui)系統、2組液壓下錨機構、控(kong)制器、平臺及駕駛機構等(deng)組成，共(gong)同組裝在(zai)一個機(ji)架上。
履(lv)帶式靜力觸(chu)探(tan)車用于(yu)巖(yan)土(tu)工(gong)(gong)程(cheng)的(de)(de)全過程(cheng)，觸(chu)探(tan)土(tu)力學(xue)的(de)(de)計算要求(qiu)提(ti)供(gong)觸(chu)探(tan)曲(qu)線。這對于(yu)巖(yan)土(tu)工(gong)(gong)程(cheng)的(de)(de)勘察、設計、施工(gong)(gong)及檢測提(ti)供(gong)了豐富的(de)(de)信(xin)息，是傳統(tong)土(tu)力學(xue)無法比擬的(de)(de)。（1）劃分土類(lei)。（2）對(dui)土層進行力學(xue)分層。（3）提供地基土隨深度(du)變化(hua)的物理(li)力學指標(biao)。（4）以觸探為主線分析(xi)整理勘(kan)察報告。
特(te)點：
1、采納國(guo)內外(wai)同類產(chan)品的(de)優(you)點，針對勘察(cha)單位現(xian)場實際使(shi)用而研發，設計新(xin)穎，擁(yong)有大型履帶靜探車的(de)所有功能(neng)，大大減(jian)少(shao)了操作人員(yuan)的(de)勞(lao)動(dong)強度和使(shi)用成本。
2.適用于海灘、河灘、沙(sha)地、水田等任務復雜的地形地貌現場環境。
3.液(ye)壓系統先進，采(cai)用分(fen)片式組合多路(lu)閥，結構緊湊，體積小(xiao)，安(an)裝方便，壓力損失小(xiao)，溢流閥過載性好。
4.自動液壓二套下錨結構和4個液壓支腿各自油路控(kong)制，操作更加方便(bian)、穩(wen)定、可靠。
5.單缸動力(li)系(xi)統(tong)，液壓(ya)靜探、履帶行走分開動力(li)，油耗低，操作簡便(bian)。
6.本機不僅是靜力觸探測試(shi)的理(li)想設備，配置附件(jian)，可作孔壓靜探、扁鏟側(ce)脹、十字板剪切、壓入式波速(su)試(shi)驗(yan)。
7.本機可選配(pei)：（1）、液(ye)壓(ya)靜探(tan)機：5T、10T、15T、20T、25T液(ye)壓靜探(tan)機(機(ji)型NTLPSY-L6-5、10、15、20、25T)或者(zhe)1大1小雙組合(he)型(xing)履帶(dai)靜力觸探車5T+10T、15T、20T、25T(機(ji)型NTLPSY-L6-5+、10、15、20、25T)；（2）、4組自動液壓(ya)支(zhi)撐腿(tui)或(huo)升高型4組(zu)自(zi)動(dong)液(ye)壓超長支腿裝卸系統。
主(zhu)要技(ji)術參數：
1、液(ye)壓靜力觸探機(ji)技術(shu)參數
|
液壓靜探機
|
2Y-5T
|
2Y-10T
|
LPSY-L6-15T
|
LPSY-L6-20T
|
LPSY-L6-25T
|
|
額定貫入力
|
50KN
|
100KN
|
150KN
|
200KN
|
250KN
|
|
起拔力
|
60KN
|
140KN
|
180KN
|
240KN
|
300KN
|
|
貫入速度
|
1.2m/min
|
1.2m/min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
|
起拔速度
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
|
活塞桿徑
|
Φ30
|
Φ40
|
Φ50
|
Φ50
|
Φ50
|
|
主機重量
|
100kg
|
160kg
|
180kg
|
200kg
|
200kg
|
|
油缸直徑
|
Φ60
|
Φ80
|
Φ90
|
Φ100
|
Φ110
|
2、履帶行走柴(chai)油發動機：常柴1100型，功率：12.1KW
液(ye)壓(ya)靜力觸(chu)探柴(chai)油(you)發電機：常柴(chai)L24電啟動，功率： 17KW
5、行走(zou)機構：自走(zou)式專用(yong)變速箱，行走速度：0-13km/h
爬坡能力：≤25°，履帶：橡膠履帶
寬（mm）：350 ,（P）：90,齒數(shu)（Z）：46
6、液壓系(xi)統：齒輪泵：CBF-F425-AEP ,額(e)定轉速：2000r/min，流量：25 （L/min）,壓(ya)力：20MPa ;多路閥(fa)：ZSI-L15E-w-3Y，ZSI-L10E-w-40
7、油箱(xiang)的容(rong)量與工作允(yun)許溫度：油箱：≥60L ,最高環(huan)境溫(wen)度(du)：40℃ , 最低環境(jing)溫度：-20℃，發(fa)動機水溫(wen)度：＜90℃ , 液(ye)壓(ya)油溫度：＜65℃
8、支(zhi)腿油(you)缸(gang)(gang)：缸(gang)(gang)徑(jing)D：100mm,行程：500mm(超長(chang)需定制),支承力：90KN,頂起力：90KN
9、下(xia)錨(mao)馬達：QJM12-1.25，壓力：16 MPa，轉速：4-160rpm
10、整(zheng)機尺寸（mm）：3000×1900×2250（長×寬(kuan)×高(gao)）（根(gen)據機型(xing)調整）
