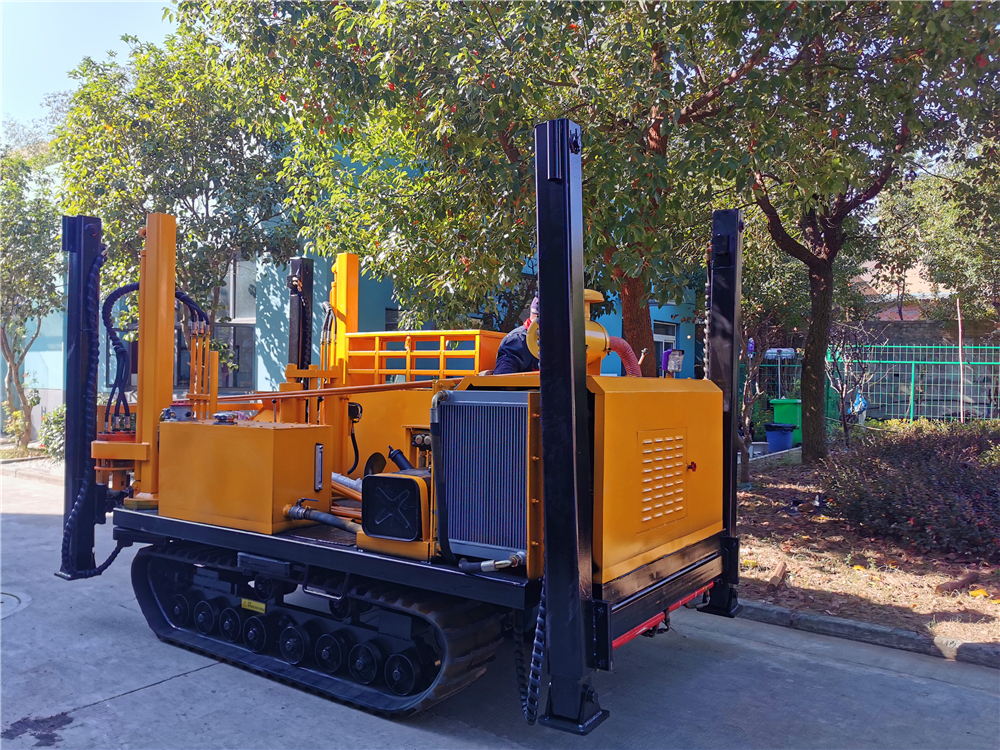

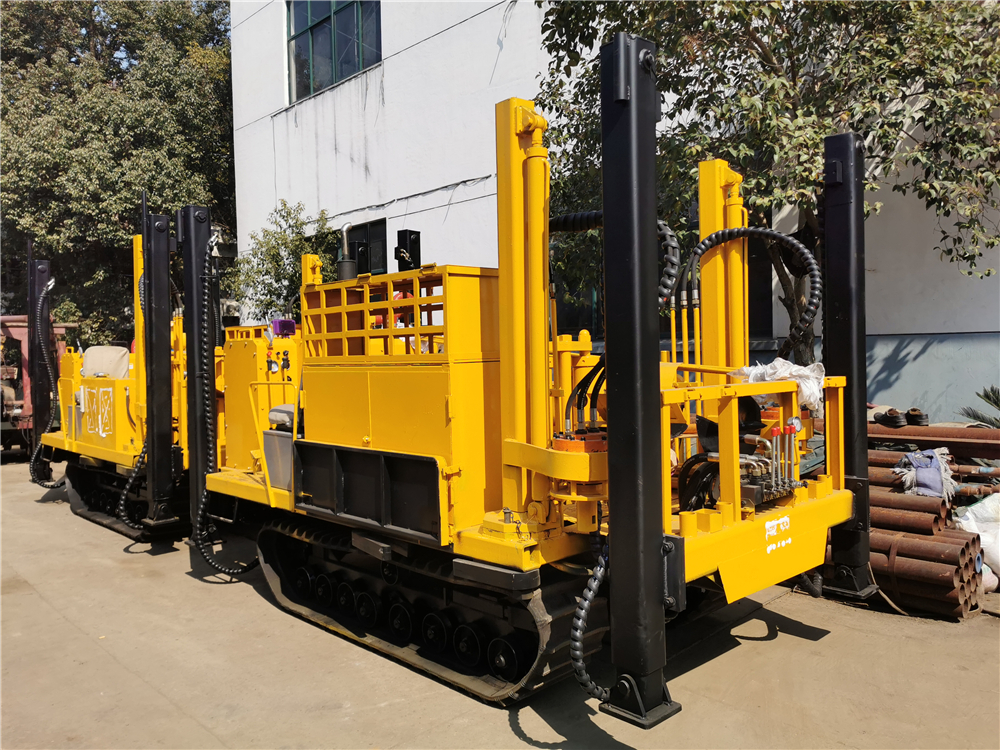

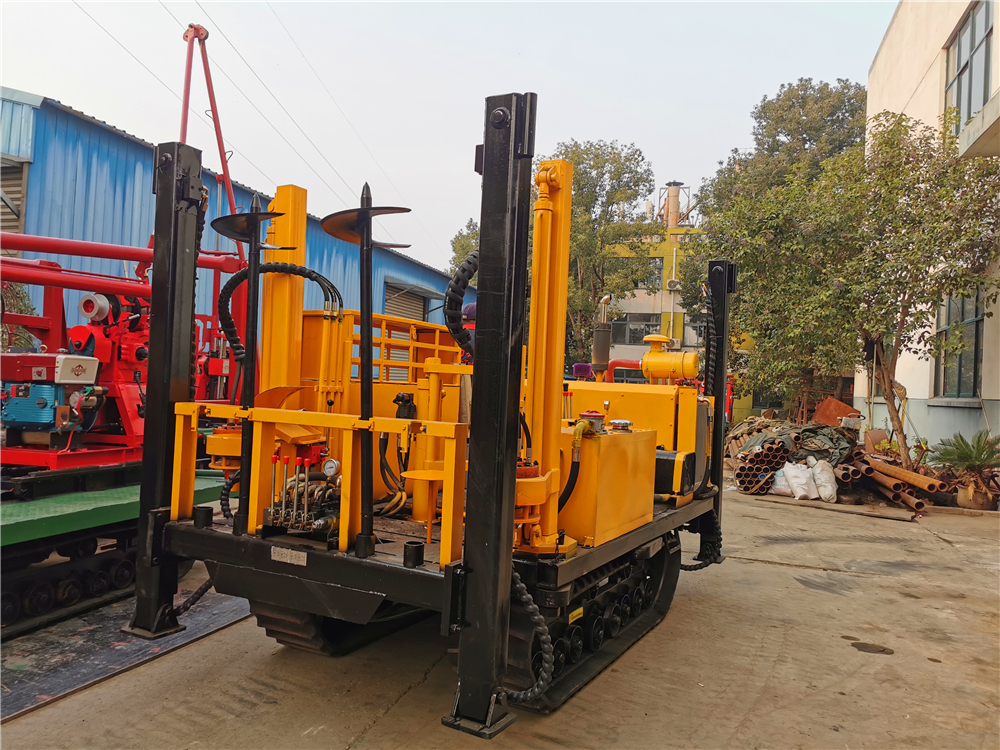

NTLPSY-L8-SG型履(lv)帶靜力觸(chu)探機(ji)由履(lv)帶底盤、1臺柴油機(ji)、升(sheng)高型液壓支撐腿系(xi)統、2組液壓(ya)下錨機(ji)構(gou)、控制器、平臺及駕駛機(ji)構等組成，共同組裝在(zai)一個機架(jia)上。
履帶式靜(jing)力(li)觸探(tan)車用(yong)于巖土(tu)工程的(de)全過程，觸探(tan)土(tu)力(li)學的(de)計(ji)算要(yao)求提供觸探(tan)曲(qu)線(xian)。這對于巖土(tu)工程的(de)勘察、設計(ji)、施工及檢(jian)測提供了豐富的(de)信息，是傳統土(tu)力(li)學無法比(bi)擬的(de)。（1）劃分(fen)土類(lei)。（2）對(dui)土層(ceng)進(jin)行(xing)力學分層(ceng)。（3）提供地基土隨深度(du)變化的物理(li)力學指標(biao)。（4）以觸探為主線分析整理勘察報告。靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。
特點：
1. 根據國(guo)外同類(lei)產品的(de)優點，獨家采用國(guo)際先進的(de)倒置式油缸結(jie)構(gou)，行程1.1mm，貫入(ru)更加穩定。
2.適用于海灘、河灘、沙地、水田等任務復(fu)雜的地形地貌現場(chang)環(huan)境。
3.液壓系統(tong)先進，采用分(fen)片式組合多路閥，結(jie)構緊湊，體積小，安裝方便，壓力損失小，溢流閥過載性好(hao)。
4.自動(dong)液壓雙下錨結構和4個升高型液壓支腿各自(zi)油路控制。
5.本機不僅(jin)是(shi)靜力觸(chu)探測試的(de)理想設備，配(pei)置附(fu)件(jian)，可作孔壓靜探、扁鏟側脹、十字(zi)板剪切、壓入式波速試驗(yan)。
6.本機配(pei)置(zhi)超長(chang)支腿裝卸系統。
7.本機可選配：液壓靜探(tan)機(ji)：5T、10T、15T、20T、25T液壓靜(jing)探機(機型(xing)NTLPSY-L8-SG-5、10、15、20、25T)或者(zhe)1大1小雙組合型履帶靜力觸(chu)探車(che)5T+10T、15T、20T、25T(機型(xing)NTLPSY-L8-SG-5+、10、15、20、25T)。
主要技術參數(shu)：
1、液壓靜力觸探機技術參數
|
液壓靜探機
|
2Y-5T
|
2Y-10T
|
LPSY-L6-15T
|
LPSY-L6-20T
|
LPSY-L6-25T
|
|
額定貫入力
|
50KN
|
100KN
|
150KN
|
200KN
|
250KN
|
|
起拔力
|
60KN
|
140KN
|
180KN
|
240KN
|
300KN
|
|
貫入速度
|
1.2m/min
|
1.2m/min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
1.2m±0.3m /min
|
|
起拔速度
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
|
活塞桿徑
|
Φ30
|
Φ40
|
Φ50
|
Φ50
|
Φ50
|
|
主機重量
|
100kg
|
160kg
|
180kg
|
200kg
|
200kg
|
|
油缸直徑
|
Φ60
|
Φ80
|
Φ90
|
Φ100
|
Φ110
|
2、柴油(you)發動機： 495
3、履帶行走機構(gou)：自走式專用變速箱 行走速度：0-13km/h
爬坡能力：≤25° 履(lv)帶：橡(xiang)膠履(lv)帶 寬（mm）：400 節距（P）：90 齒數（Z）：48
4、液(ye)壓系統 齒輪泵：CBF-F432-AEP 額定轉速：2000r/min
流量(liang)：25 （L/min） 壓(ya)力：20MPa 多路(lu)閥：ZSI-L15E-w-3Y ZSI-L10E-w-40
5、油箱的容量與工(gong)作允許溫度(du) 油(you)箱(xiang)：≥60L
最高環(huan)境溫度：40℃ 最低環境(jing)溫度：-20℃ 發動(dong)機水溫度：＜90℃ 液(ye)壓(ya)油溫度：＜65℃
6、支腿(tui)油(you)缸(gang)：缸(gang)徑D：120mm 行程(cheng)：1500mm 支(zhi)承(cheng)力：90KN 頂(ding)起(qi)力：90KN
7、下錨馬達(da)：QJM12-1.25 壓力(li)：16 MPa 轉(zhuan)速：4-160rpm
