當前位置：NDJT-3-QFD汽油鏈式靜力觸探儀

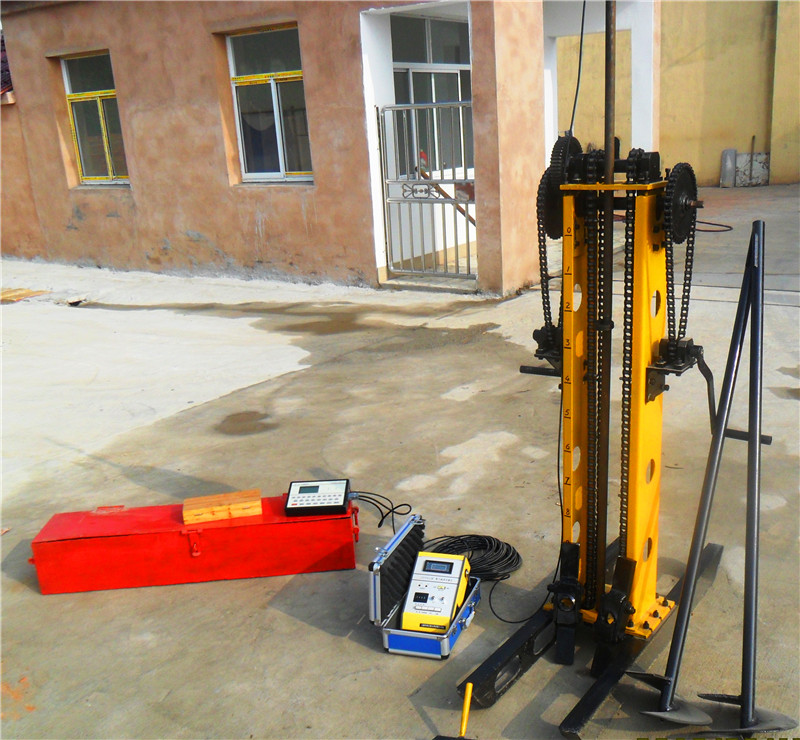

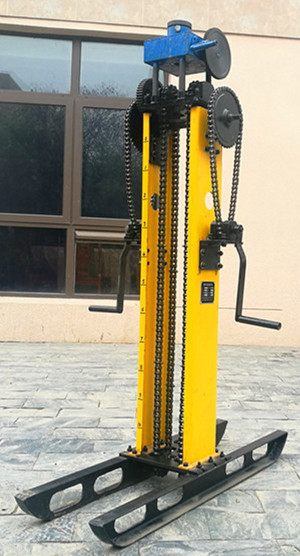

一、簡介：NDJT-3-QFD汽油(you)鏈式靜(jing)力(li)觸探儀(yi)利用鏈條機械傳動將探頭勻速地壓入土中，適宜在軟土、粘性土、老粘土、黃土、砂性土等地層中測試，利用探頭與土層接觸時產生的阻力，通過電阻變化信號，傳送到地面的測量儀表上。整機各部件重量輕，體積小、搬運方便，按裝方便，工作效率高，能配用不同直徑的探桿和探頭。靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。

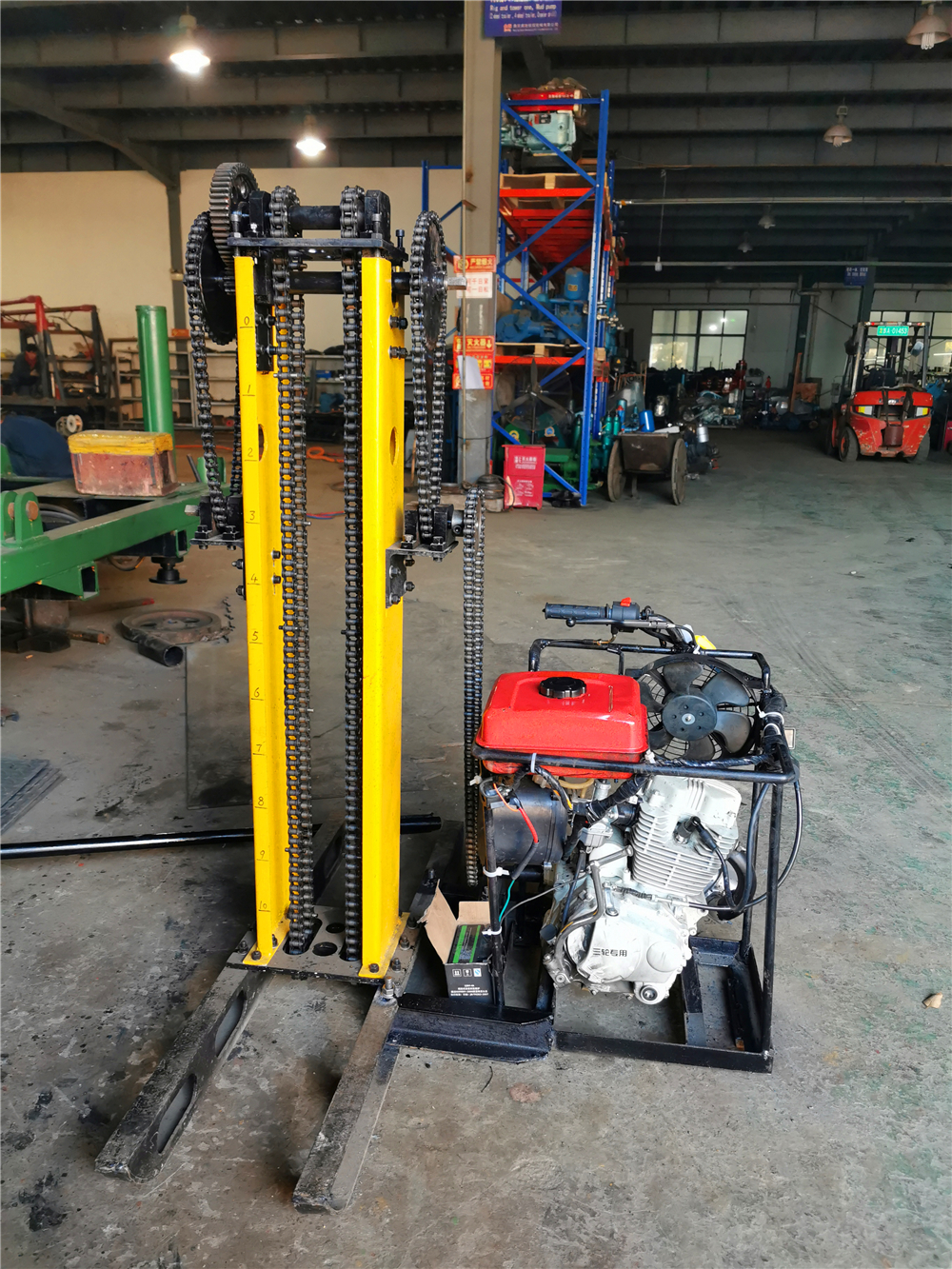

本機結構合理、外形美觀，使用時不受電源限制，機動靈活、性能穩定可靠。汽油機傳動快速高效，可以隨不同的貫入阻力隨意調正速度，既可以汽油機傳動也可以人工手搖兩種選擇靜壓方式，其極限(xian)貫(guan)入(ru)深(shen)度(du)可達30米－35米。此(ci)機可與目前國內外廠家生產的人工數字記錄儀、靜探微(wei)機（自動記(ji)錄(lu)儀）等(deng)配套并進行(xing)量測或(huo)記(ji)錄(lu)。 該機可進行土質地基的承載能力或抗剪強度測試，測量地基土的比貫入阻力Ps、錐尖阻力Qc（雙橋）、側摩擦力Fs；也可進行(xing)十字板(ban)剪(jian)切試驗，求飽和軟粘(zhan)土的(de)不排(pai)水抗剪(jian)強(qiang)度(du)Cu，從而(er)為地基基礎的設(she)計提供參數(需要配置蝸桿(gan)裝置、傳(chuan)感(gan)器、十字板頭)。
該機性能穩定，試驗數據可靠，操作方便，并且一機多用，實用性強。廣泛用于建筑、交通、水利、電力等部門。
二、產品技術指標
傳動方式：輕型鏈式，汽油機傳動、單搖或者雙面人工手搖多種方式。
額(e)定貫(guan)入力：3t。最大貫入力：4t。
貫入(ru)深度：30m。貫入行程：1m。貫入速度：0.8m－1.3m/min。
起拔力：30KN
提升速度：慢速同貫入(ru)速度(du)，快速可達(da)4 m/min左右。

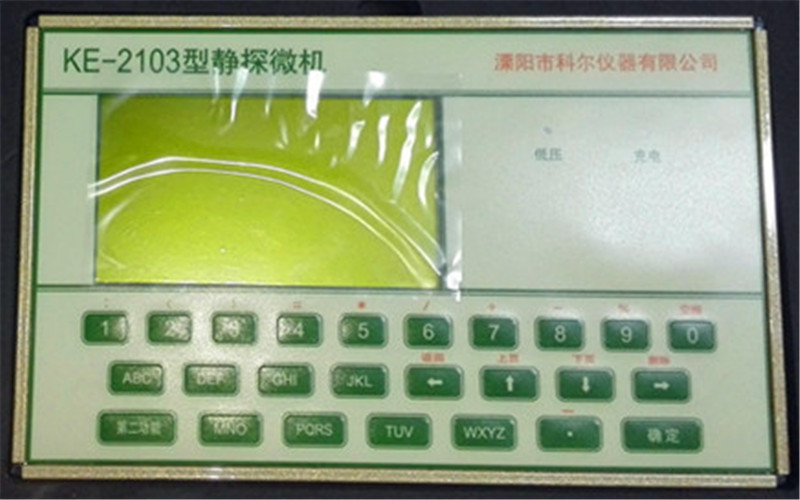

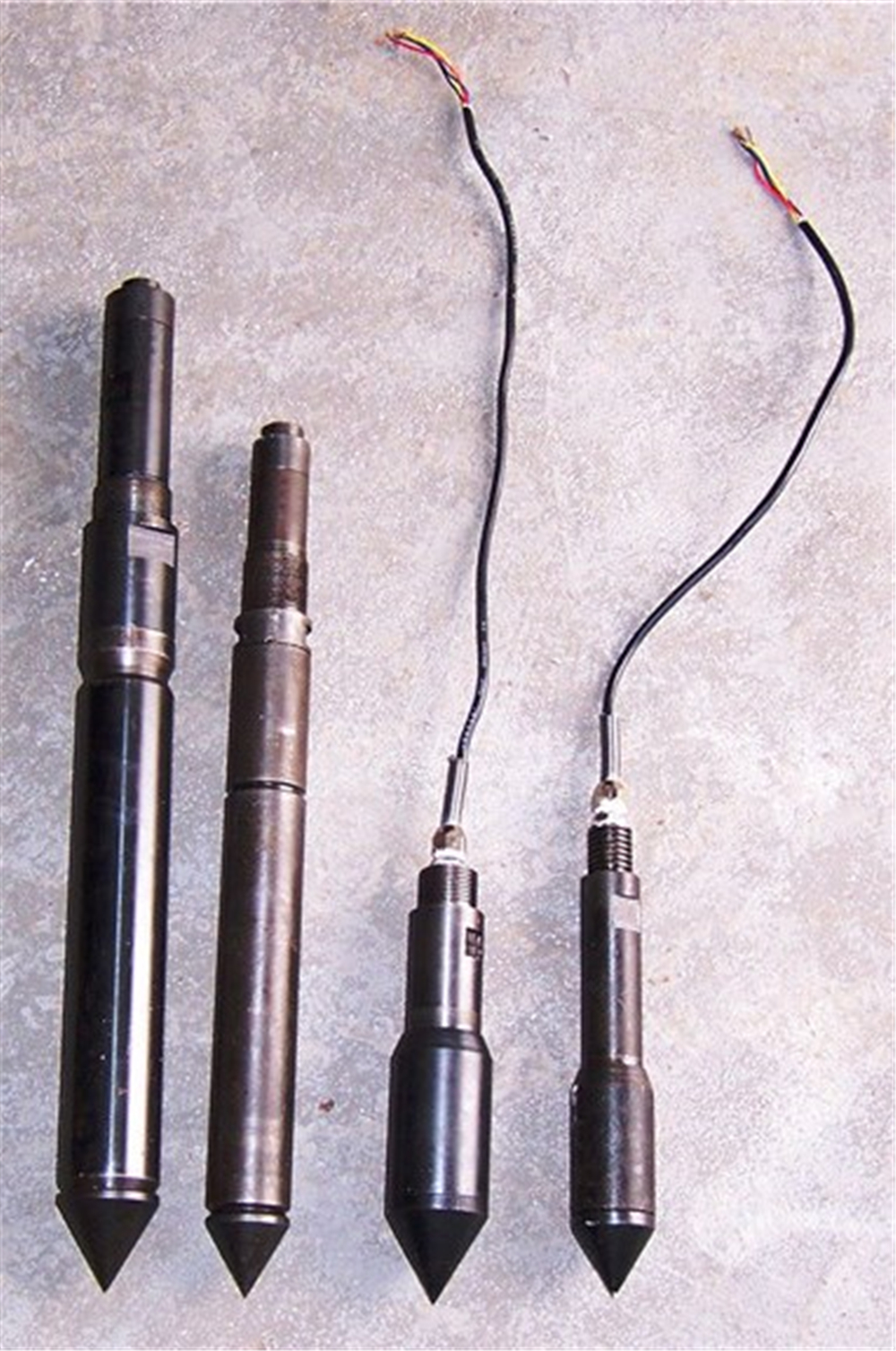

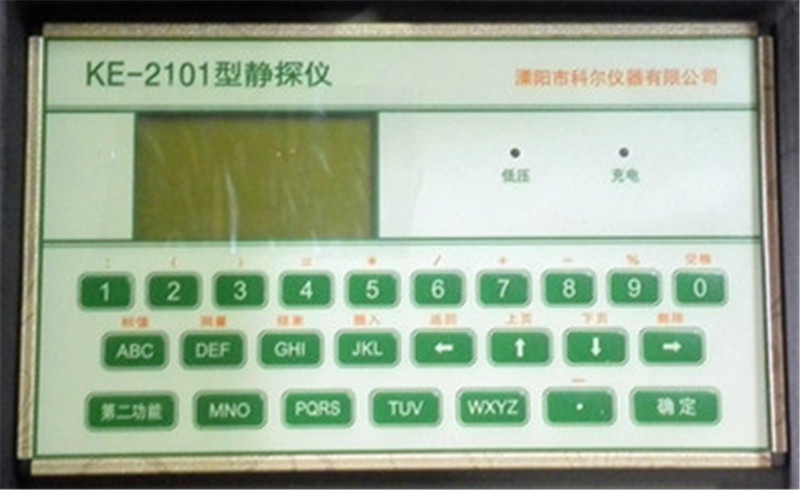

探桿：Φ25*1米(或Φ28*1米)，優質地質專用無縫鋼管。地錨(mao)直徑：200、250mm,帶穩固可靠的新型地(di)(di)錨(mao)夾(jia)持器和地(di)(di)錨(mao)扳手，穩定可(ke)靠，一勞永逸。配用探頭：10cm2單(dan)橋探頭、10cm2雙橋探頭、電測十字(zi)板探頭（50*100*2mm）。十字(zi)板剪切(qie)范圍：0～128 KPa。配用電纜線：四芯屏蔽電纜線、八芯屏蔽電纜線。鏈條(tiao)：小傳動鏈條(tiao)：10A—1，68節2條，大傳動鏈條：12A—1，148節2條。儀器：JC-H2型靜力觸探儀（人工記錄儀，單橋探頭專用）；KE-2101型靜探微機（自動記錄儀，帶U盤，單橋探頭專用）；KE-2103型靜探微機（自動記錄儀，帶U盤，單、雙橋探頭都可以）。
主機重量（不含汽油機）：82kg。汽油(you)機裝置：28kg。
主機外形尺寸：1130*340*1480，汽油機裝(zhuang)置外形尺(chi)寸：600*500*700
三、可選擇配置：
1、NDJT-3-1-QFD型汽(qi)油機(ji)鏈式靜力觸探(tan)儀（單橋人工(gong)記(ji)錄型）：主要由(you)主機(整機)、汽油機(ji)傳動裝置、人工記錄(lu)儀、探桿(gan)、單(dan)橋探頭、地錨、地錨夾持器、地錨扳手、探(tan)桿箱、四芯電纜(lan)線等組(zu)成；
2、NDJT-3-2-QFD型汽油機鏈式靜力觸探儀（單(dan)橋自動記錄型）：主要由主機(整機)、汽油機傳動(dong)裝置、自(zi)動(dong)記(ji)錄儀(yi)（單(dan)橋(qiao)靜探微機(ji)）、探桿、單(dan)橋(qiao)探頭、地(di)錨、地(di)錨夾持器、地(di)錨扳手、探桿箱、四芯電纜線等組成(cheng)；
3、NDJT-3-3-QFD型汽油(you)機鏈式靜力(li)觸探儀(yi)（雙(shuang)橋自動(dong)記錄型）：主要由主機(整機)、汽油機(ji)傳(chuan)動裝置(zhi)、自動記錄儀（雙(shuang)橋靜(jing)探(tan)微機）、探(tan)桿(gan)、雙(shuang)橋探(tan)頭、地(di)錨、地錨夾持器、地錨扳手、探(tan)桿(gan)箱、八(ba)芯(xin)電纜(lan)線等(deng)組成；
4、兩用型：NDJT-3-1、2、3-QFD型汽(qi)油(you)機鏈式靜力觸探(tan)儀+十字板剪切兩用儀。
