當前位置：LP-4T-02-STRZT型250米以下鉆機履帶底盤及人字形全液壓鉆塔

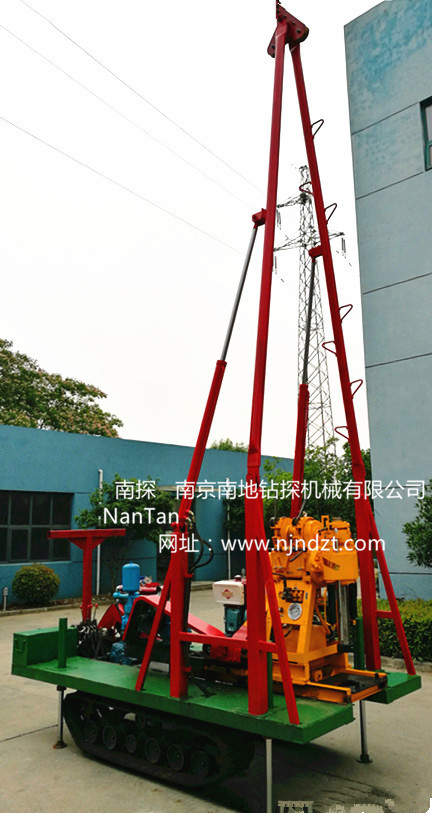

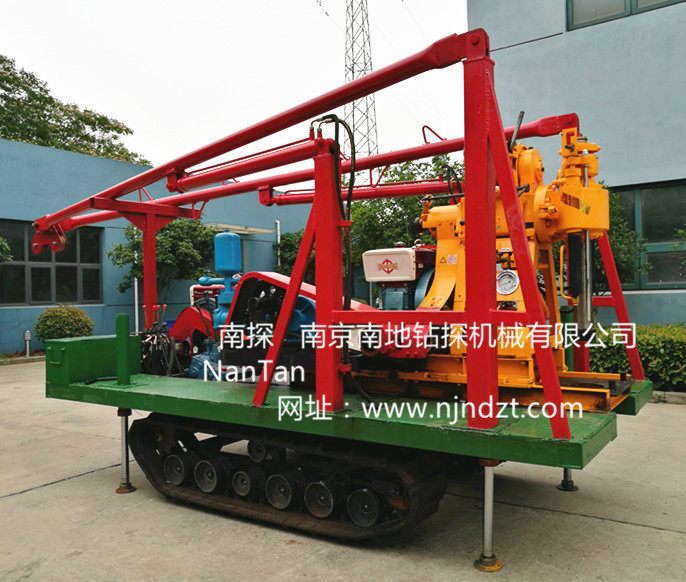

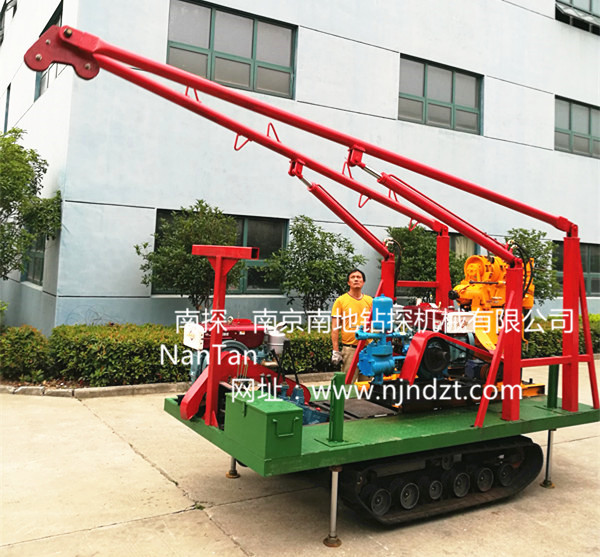

LP-4T-02-B-STRZT型(xing)鉆機履帶底盤及人字形全液壓起落鉆塔總成（適合250米以下鉆機）
一、適用范圍：該履帶底盤承載重量達4T,可以裝載各種小型鉆機，如：XY-1-1、XY-1、XY-1A、XY-1A(YJ)、XY-1A-4、XY-1A-5、XY-1B、XY-200、XY-200（YJ）、XY-200-1、XY-200-2、XY-200A、XY-200A（YJ）、XY-200A-1、XY-200A-2、XY-200B、GXY-1、GXY-1A、GXY-1B、GXY-1C、GXY-2K、GXY-2Q、GXY-200B、GYQ-200、GYQ-200A、GXY-2C、GK180、KD100-4、KD150等，并可同時裝載BW160、BW160A、BW200或BW200A型泥漿泵，具有液壓自動起落鉆塔、行走方便等特點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
自動化程度高、簡便、實用，特別適合中小型工勘、引孔灌漿等施工。
二、結構形式
1、鉆機(ji)機(ji)組由履帶(dai)底盤、柴油(you)機(ji)、鉆機(ji)及(ji)柴油(you)機(ji)、人字形全液壓起落鉆塔(采用人字形鉆塔，液壓油缸作支撐，操縱閥控制鉆塔起落、升降，操作省時省力(li)，安全可靠)、泥漿泵組成。
2、底(di)盤(pan)采(cai)用橡膠履帶，重(zhong)量較輕，使用壽命長，能(neng)降低(di)(di)車輛行走機構的噪音，減小車體震動、可(ke)大幅度降低(di)(di)油耗，可(ke)在城市道路行走不傷路面(mian)。
3、底盤自帶四條液壓支腿調整快捷方便(bian)、可用于工作(zuo)平面(mian)調平，共同組裝在(zai)一個機架(jia)上。
該總成裝有聯合收割機橡膠履帶行走機構和行走操縱系統、，配套柴油機、鉆機平臺、4組液壓支撐腿系統、工作平臺、工具箱（座椅）和人字形全液壓升降起落鉆塔系統（操縱閥、油泵、油缸、支腿、天車和升降組合鉆塔）組成。該系(xi)列(lie)產品行走(zou)平穩，轉(zhuan)向靈活(huo)，采(cai)用幾型(xing)高架底(di)盤，野外通過性能(neng)好。
三、主要特點
1、該總成裝有橡膠履帶行走機構，使整機搬遷方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。
2、采(cai)用增(zeng)強齒輪(lun)、箱體和軸(zhou)的(de)承載能(neng)力的(de)設計，使(shi)變速箱所能(neng)輸出(chu)的(de)最大功率超(chao)出(chu)原有產品的(de)近一倍。
3、在轉(zhuan)(zhuan)向制動結構上，采(cai)用單(dan)向轉(zhuan)(zhuan)向制動代替原有的雙半(ban)軸齒輪(lun)傳(chuan)動，大大降低(di)了轉(zhuan)(zhuan)向部位的損耗程(cheng)度。
4、采用濕式摩(mo)擦(ca)片(pian)制(zhi)動(dong)替代因作(zuo)業環(huan)境惡(e)劣易造成制(zhi)動(dong)部位漏油而(er)(er)失效的摩(mo)擦(ca)蹄式制(zhi)動(dong)，從而(er)(er)使制(zhi)動(dong)更(geng)為可靠。
5、起、落(luo)塔為液壓(ya)操縱、方便可靠。
6、手柄(bing)集中，操作方(fang)便。
四、技朮規格
1.理(li)論速度前進檔(dang)（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒(dao)檔(dang)（Km/h）：0.9、2.1
3.額定(ding)載重(zhong)質量（T）：4.0
4.額定爬坡度（°）：上坡35，下坡35
5.最小離地間隙（mm）：200
6.履帶型(xing)號（mm）：350*90*48（或(huo)52）
7.履帶節(jie)距（mm）：90
8.履帶軸(zhou)中心距（mm）：1100
9.履帶長度（mm）:2000
10.履帶接地長度（mm）：1450
11.接地壓強（KPa）：<35
12.液壓(ya)系統、支腿油缸：缸徑D：100mm ，行程：500mm（升高型需要定制)，支(zhi)承(cheng)力：90KN，頂起力(li)：90KN，多路(lu)閥：6路
13.外形尺寸(長*寬(kuan)*高(gao)）：3500 * 1800 *2300(mm)（長3-3.5米及寬根據機型可調）
14.動力系統：1100柴油機.
15.重量（不含鉆(zhan)機） 2100(kg)
