當前位置：LP-4T-02-STRZT-SG型250米以下鉆機履帶底盤及人字形全液壓鉆塔

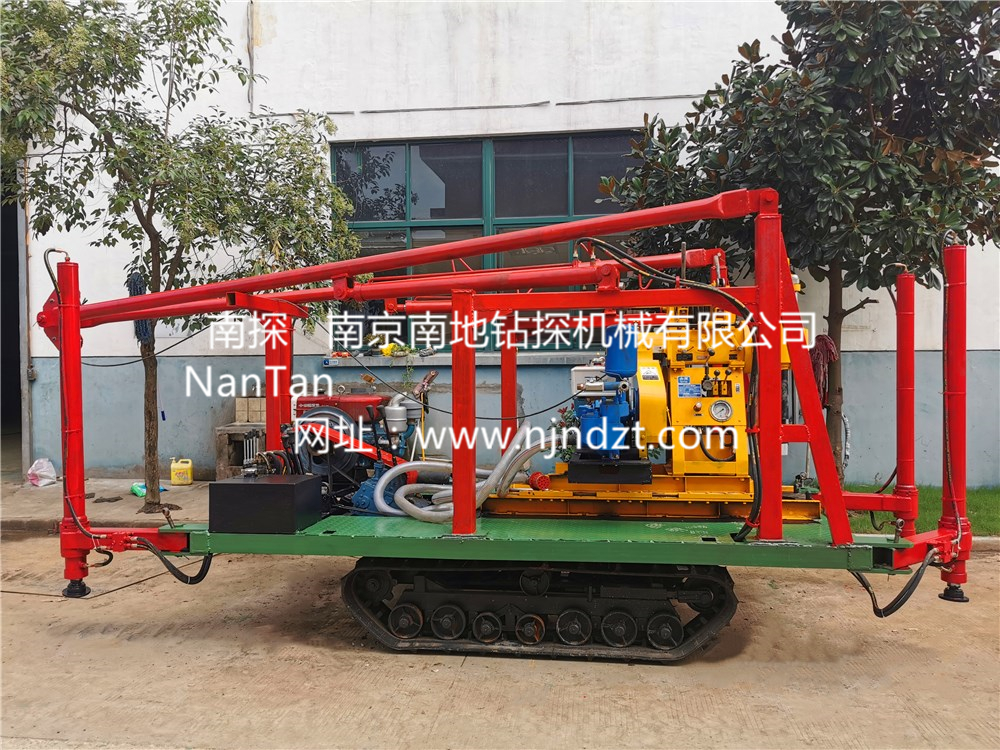

LP-4T-02-STRZT-SG型履帶底盤(升高型）及人字形全液壓鉆塔（適合250米以下鉆機）
一、適用范圍：該履帶底盤(pan)承載重量達(da)4T,可以裝載各種小型鉆機，如：XY-1-1、XY-1、XY-1A、XY-1A(YJ)、XY-1A-4、XY-1A-5、XY-1B、XY-200、XY-200（YJ）、XY-200-1、XY-200-2、XY-200A、XY-200A（YJ）、XY-200A-1、XY-200A-2、XY-200B、GXY-1、GXY-1A、GXY-1B、GXY-1C、GXY-2K、GXY-2Q、GXY-200B、GYQ-200、GYQ-200A、GXY-2C、GK180、KD100-4、KD150等，并可同時裝載BW160、BW160A、BW200或BW200A型泥漿泵，具有液壓自動起落鉆塔、行走方便等特點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
自動化程度高、簡便、實用，特別適合中小型工勘、引孔灌漿等施工。
二、結構形式
1、鉆(zhan)機機組由履帶底盤、柴油機、鉆(zhan)機及柴油機、人字形全液壓起落鉆塔(采用人字形鉆塔，升高型液壓油缸作支撐，操縱閥控制鉆塔起落、升降，操作省(sheng)(sheng)時省(sheng)(sheng)力(li)，安全可靠)、泥漿泵組成。
2、底盤(pan)采用橡膠履帶，重量較(jiao)輕，使用壽命長，能降低車(che)輛行(xing)走(zou)機構(gou)的(de)噪音，減小車(che)體震動、可(ke)大幅度降低油耗，可(ke)在城市(shi)道路(lu)行(xing)走(zou)不傷路(lu)面。

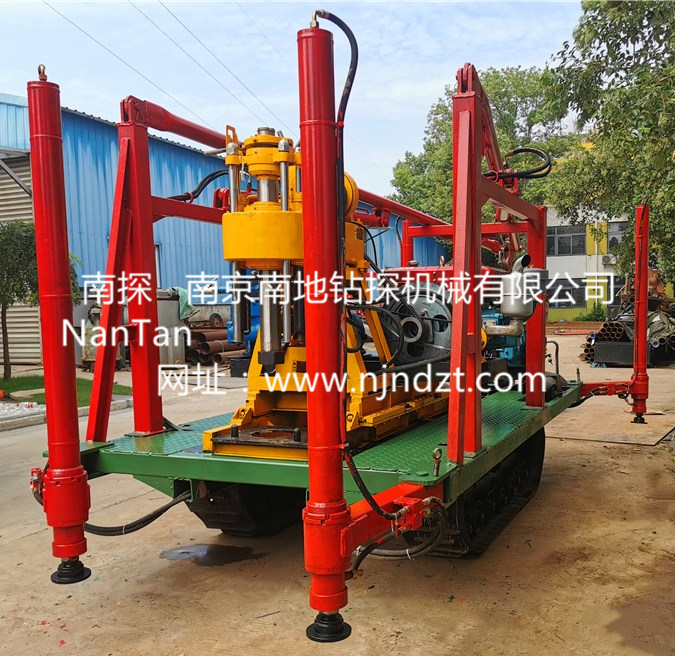

3、底盤自帶四條升高型液壓支腿調整快捷方便、可用于工作平面調平、上下卡車，共同組裝在一個機架上。
該總成裝有聯合收割機橡膠履帶行走機構和行走操縱系統、，配套柴油機、鉆機平臺、4組升高型液壓支撐腿系統、工作平臺、工具箱（座椅）和人字形全液壓升降起落鉆塔系統（操縱閥、油泵、油缸、支腿、天車和升降組合鉆塔）組成。該系(xi)列產品行走(zou)平穩，轉(zhuan)向靈活，采(cai)用幾型高架底盤，野外通過(guo)性能好(hao)。

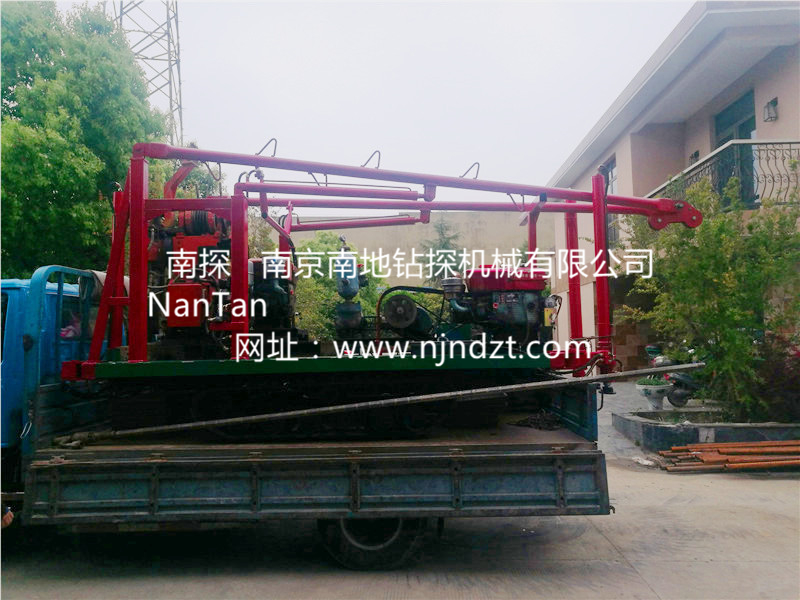

采用液壓高支腿油缸、可實現自行上下車，方便運輸，安全平穩，提高效率。
主要特點
1、該總成裝有橡膠履帶行走機構，使整機搬遷方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。
2、采用增強(qiang)齒(chi)輪(lun)、箱(xiang)(xiang)體和軸的(de)(de)承載能(neng)力(li)的(de)(de)設計(ji)，使(shi)變(bian)速箱(xiang)(xiang)所能(neng)輸出的(de)(de)最大(da)功(gong)率(lv)超出原(yuan)有(you)產品的(de)(de)近一(yi)倍。
3、在轉向制動(dong)結構上，采用(yong)單向轉向制動(dong)代替原有的雙半軸齒輪傳(chuan)動(dong)，大大降低(di)了轉向部位(wei)的損耗程度(du)。
4、采用(yong)濕(shi)式(shi)摩(mo)擦(ca)片制動替代因作(zuo)業環境惡劣易造成(cheng)制動部位漏油而失效的摩(mo)擦(ca)蹄式(shi)制動，從(cong)而使制動更為可靠。
5、起、落塔(ta)為液壓操縱、方便可靠。
6、手柄集中(zhong)，操作方便。
四、技朮規格
1.理(li)論速度前進檔（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒檔（Km/h）：0.9、2.1
3.額定載重質量（T）：4.0
4.額定爬坡度（°）：上坡(po)35，下坡35
5.最小離地間隙（mm）：200
6.履帶型(xing)號(hao)（mm）：350*90*48（或52）
7.履帶節距（mm）：90
8.履帶軸中心(xin)距（mm）：1100
9.履帶長度（mm）:2000
10.履帶接(jie)地長度(du)（mm）：1450
11.接地壓強（KPa）：<35
12.液壓系(xi)統、支腿油缸：缸徑(jing)D：100mm ，行程：1500mm，支承力(li)：90KN，頂起力：90KN，多路(lu)閥：5路
13.外形尺寸(長(chang)*寬*高）：4000 * 1800 *2300(mm)（長3-3.5米之間及寬根據機型可調）
14.動力(li)系統：1100柴油機.
15.重(zhong)量（不含(han)鉆機） 2500(kg)
