當前位置：履帶鉆機（推薦）LP-4T-02-B-STZDT-SG型系列鉆機履帶底盤 及雙塔架折疊式液壓鉆塔
一、適用范圍：該(gai)履帶(dai)底盤承載重量達4T,可以(yi)裝(zhuang)載各種小型鉆機，如：XY-1-1、XY-1、XY-1A、XY-1A(YJ)、XY-1A-4、XY-1A-5、XY-1B、XY-200、XY-200（YJ）、XY-200-1、XY-200-2、XY-200A、XY-200A(YJ)、GXY-1、GXY-1A、GXY-1B、GXY-1C、GXY-2K、GXY-2Q、GXY-200B、GYQ-200、GYQ-200A、GXY-2C、GK180、KD100-4、KD150等，并可同時裝載BW160、BW160A、BW200或BW200A型泥漿泵，具有液壓自動起落鉆塔、行走方便等特點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、結構形式

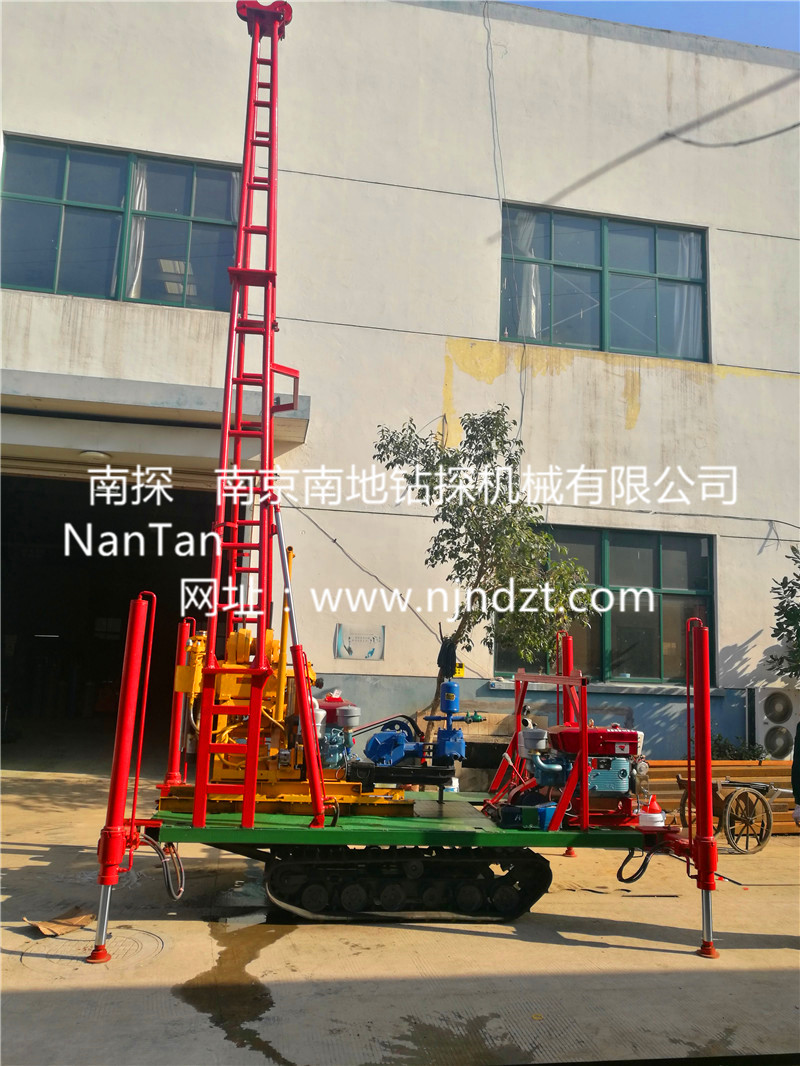

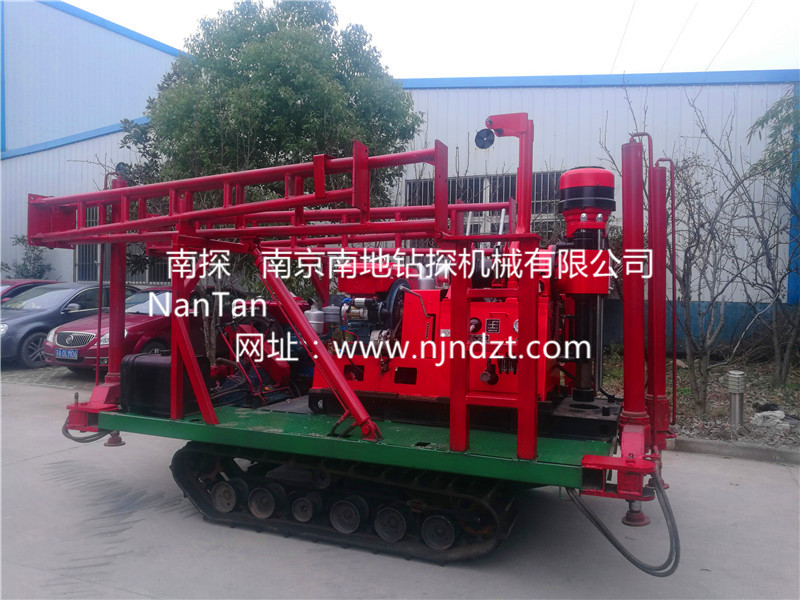

1、鉆機(ji)機(ji)組由履帶底盤(pan)、柴油機(ji)、鉆機(ji)及柴油機(ji)、雙塔架折疊式液壓起落鉆塔(采用折疊式爬梯型鉆塔，升高型液壓油缸作支撐，操縱閥控制鉆塔起落、升降，操作省時省力，安全可靠)、泥漿泵組成。
2、底盤采用橡膠履帶，重(zhong)量較輕，使用壽命長(chang)，能降低車(che)(che)輛行(xing)走機構(gou)的噪音，減小(xiao)車(che)(che)體震動(dong)、可大幅度降低油(you)耗，可在城市道路行(xing)走不(bu)傷路面(mian)。
3、底盤自帶四條(tiao)液壓(ya)支腿調整快捷方便(bian)、可用于工作平面調平，共同組裝(zhuang)在一個(ge)機架(jia)上。
該總成裝有聯合收割機橡膠履帶行走機構和行走操縱系統、，配套柴油機、鉆機平臺、4組(zu)升高型液壓支撐腿系統、工作平臺、工具箱（座椅）和折疊式液壓升降起落鉆塔系統（操縱閥、油泵、油缸、支腿、天車和升降組合鉆塔）組成。該(gai)系(xi)列產品行走(zou)平穩，轉向靈活，采用幾型(xing)高架底盤，野外通(tong)過性能好。
采用液壓高支腿油缸、可實現自行上下車，方便運輸，安全平穩，提高效率。
三、主要特點
1、該總成裝有橡膠履帶行走機構，使整機搬遷方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。
2、采用增(zeng)強齒輪、箱體(ti)和(he)軸的(de)承(cheng)載(zai)能力(li)的(de)設計，使變(bian)速箱所(suo)能輸出的(de)最大功率超(chao)出原有(you)產品的(de)近一倍。
3、在轉(zhuan)(zhuan)向制動結構(gou)上，采(cai)用單向轉(zhuan)(zhuan)向制動代替(ti)原有的雙半軸齒輪傳(chuan)動，大大降低了轉(zhuan)(zhuan)向部位的損耗(hao)程度。
4、采用濕式摩擦片制(zhi)動(dong)(dong)替代因作業環境惡劣易造成制(zhi)動(dong)(dong)部(bu)位漏油而(er)失(shi)效(xiao)的(de)摩擦蹄式制(zhi)動(dong)(dong)，從而(er)使制(zhi)動(dong)(dong)更為可(ke)靠(kao)。
5、起、落(luo)塔(ta)為液壓操縱、方便可靠。
6、手柄集(ji)中，操作方(fang)便。
四、技朮規格
1.理論速度前進檔（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒檔(dang)（Km/h）：0.9、2.1
3.額定載重質量（T）：4.0
4.額定爬坡度（°）：上坡35，下(xia)坡35
5.最(zui)小離地間隙(xi)（mm）：200
6.履帶型號（mm）：350*90*48
7.履帶節距（mm）：90
8.履(lv)帶軸(zhou)中心距（mm）：1100
9.履帶長度（mm）:2000
10.履帶接地長度（mm）：1450
11.接地壓強（KPa）：<35
12.液壓系統(tong)、支腿(tui)油缸(gang)：缸(gang)徑D：100mm ，行程：1500mm，支承(cheng)力：90KN，頂起(qi)力：90KN，多路閥(fa)：6路(lu)
13.外形尺寸(長*寬(kuan)*高）：4000 * 1800 *2360(mm)（長寬根據機型可調）
14.動力系(xi)統：1100柴油機.
15.重(zhong)量（不(bu)含鉆機） 2500(kg)
