當前位置：履帶鉆機（推薦）LP-4T-02-STLMT-SG型系列鉆機履帶底盤 及龍門全液壓鉆塔

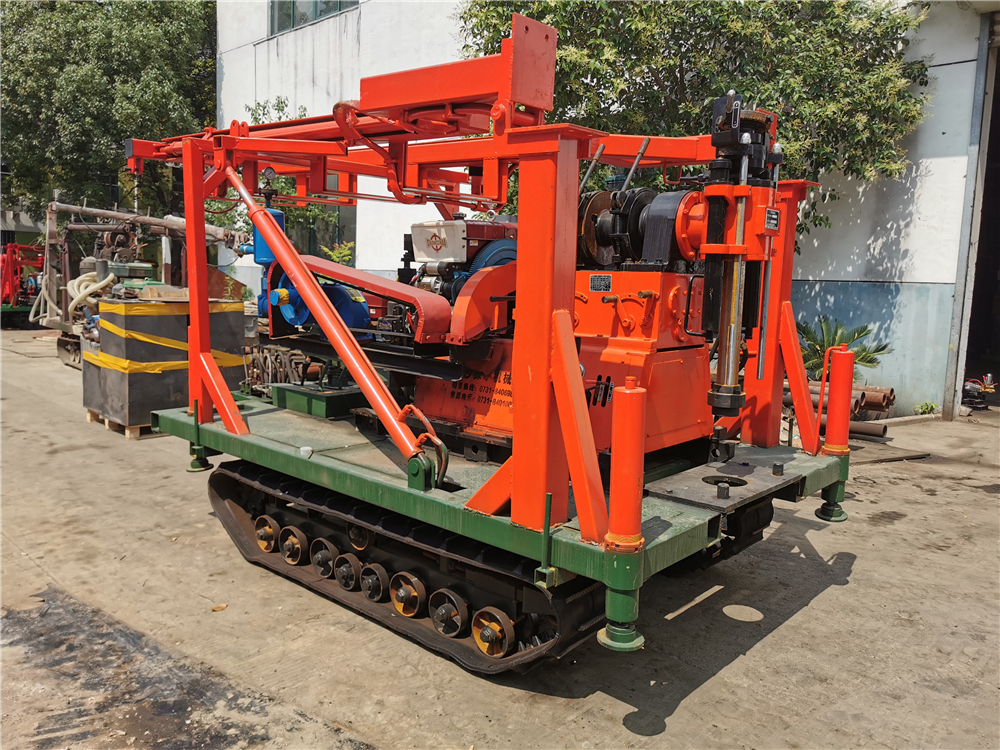

LP-4T-02-STLMT-SG型鉆(zhan)機履帶底盤（升(sheng)高型）及龍門自動全液壓起落鉆塔總成
一、適用范圍：該履帶底盤承載重量達6T,可以裝載各種小型鉆機，如：XY-1-1、XY-1、XY-1A、XY-1A(YJ)、XY-1A-4、XY-1A-5、XY-1B、XY-200、XY-200（YJ）、XY-200-1、XY-200-2、XY-200A、XY-200A（YJ）、XY-200A-1、XY-200A-2、XY-200B、GXY-1、GXY-1A、GXY-1B、GXY-1C、GXY-2K、GXY-2Q、GXY-200B、GYQ-200、GYQ-200A、GXY-2C、GK180、KD100-4、KD150等，并可同時裝載BW160、BW160A、BW200或BW200A型泥漿泵和5T液壓靜探機，具有液壓自動起落鉆塔、行走方便等特點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔和空調孔的鉆進。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
自動化程度高、簡便、實用，特別適合中小型工勘、引孔灌漿等施工。
二、結構形式
1、鉆(zhan)機機組(zu)由履帶底盤、柴油(you)(you)機、鉆(zhan)機及柴油(you)(you)機、龍門自動全液壓起落鉆塔(采用龍門形鉆塔，升高型液壓油缸作支撐，操縱閥控制鉆塔起落、升降，操作省時省力，安全(quan)可靠)、泥漿泵組成。
2、底(di)盤采用橡膠履帶，重量較(jiao)輕，使用壽命(ming)長，能降(jiang)低(di)車輛行走(zou)機構的噪音，減小車體震動(dong)、可大幅度降(jiang)低(di)油耗，可在(zai)城市道(dao)路(lu)行走(zou)不(bu)傷路(lu)面。
3、底盤自帶四條自動升高型液壓支腿調整快捷方便、可用于工作平面調平、上下卡車，共同組裝在一個機架上。
該總成裝有聯合收割機橡膠履帶行走機構和行走操縱系統、，配套柴油機、鉆機平臺、4組自動升高型液壓支撐腿系統、工作平臺、工具箱（座椅）和龍門形全液壓升降起落鉆塔系統（操縱閥、油泵、油缸、支腿、天車和升降組合鉆塔）組成。該系列產品行走(zou)平穩(wen)，轉向靈(ling)活(huo)，采用幾型高(gao)架底盤(pan)，野外通(tong)過性能好。
采用自動液壓高支腿油缸、可實現自行上下車，方便運輸，安全平穩，提高效率。
主要特點
1、該總成裝有橡膠履帶行走機構，使整機搬遷方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。
2、采用增強齒輪、箱(xiang)體和軸的(de)承(cheng)載能力的(de)設計，使變速箱(xiang)所能輸出(chu)(chu)的(de)最(zui)大功(gong)率(lv)超出(chu)(chu)原有(you)產品的(de)近(jin)一倍(bei)。
3、在轉(zhuan)向(xiang)制(zhi)動結構(gou)上(shang)，采用單向(xiang)轉(zhuan)向(xiang)制(zhi)動代替原有(you)的(de)(de)雙半軸齒輪傳動，大大降低了轉(zhuan)向(xiang)部位的(de)(de)損耗程度。
4、采(cai)用濕(shi)式摩擦片制動替代因作(zuo)業環境惡劣易造成(cheng)制動部位漏油而(er)失效(xiao)的摩擦蹄(ti)式制動，從而(er)使制動更(geng)為(wei)可靠。
5、起、落塔為液壓操縱、方便(bian)可靠。
6、手柄(bing)集中，操作方便(bian)。
四、技朮規格
1.理論速度(du)前進檔（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒檔（Km/h）：0.9、2.1
3.額定載重質量(liang)（T）：6.0
4.額定爬坡度（°）：上坡35，下(xia)坡(po)35
5.最小(xiao)離地間隙（mm）：200
6.履(lv)帶型號（mm）：350*90*54
7.履(lv)帶節距（mm）：90
8.履帶軸中心距（mm）：1100
9.履帶長度（mm）:2200
10.履帶(dai)接地長(chang)度（mm）：1650
11.接地壓強（KPa）：<35
12.液壓系統、支腿油缸(gang)：缸(gang)徑(jing)D：100mm ，行程(cheng)：1500mm，支(zhi)承力：90KN，頂(ding)起力(li)：90KN，多路(lu)閥：5路(lu)
13.外(wai)形尺寸(cun)(長*寬*高）：3200 * 1800 *2300(mm)（長寬根據機型可調）
14.動力系(xi)統：1100柴油機.
15.重量（不含鉆機(ji)） 2600(kg)（重量根據機型長度改變）
