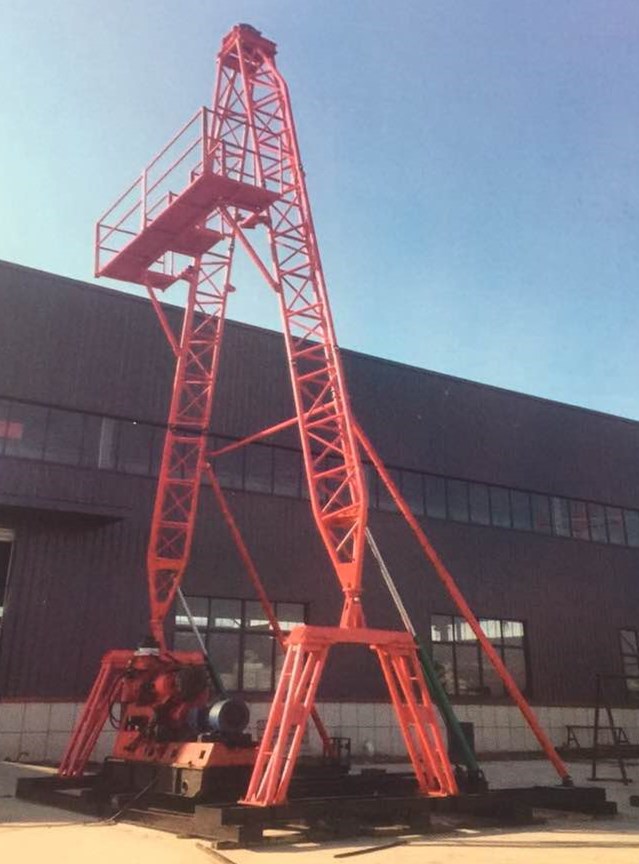

AY-13型鉆塔
AY-13型鉆塔可配套各種水井鉆機和XY系列巖心鉆機垂直、斜孔的施工。其特點為設計除具有承載能力較大、結構合理、液壓(ya)起塔(ta)安全可靠,拆裝、搬運成(cheng)本低等特點(dian)外(wai),最(zui)顯著特點(dian)一是塔(ta)腳跨度(du)大(5米(mi)(mi)),操作鉆機空間(jian)大;二是塔(ta)身下(xia)塔(ta)腿(tui)連(lian)接鉸鏈高(gao)于(yu)底座底梁2.3米(mi)(mi),從(cong)而在鉆機左右擺放時下塔腿不影響鉆機前后移車,鉆機動力部分可移至腿支撐內襠中。也使得斜孔鉆進和提鉆過程中天車、回轉、井孔達到三點一線,大大提高了定向井孔施工的精準度及安全。
主要技術參數:
鉆塔型號 |
AY13 |
鉆塔(ta)正常負荷(he) |
200KN |
鉆塔最(zui)大負荷 |
直孔(kong)250KN 斜孔200KN |
鉆(zhan)塔有效高(gao)度 |
13m |
二層臺高(gao)度 |
8.3m |
天車(che)輪數量 |
2個(ge) |
上部最小(xiao)跨(kua)度 |
500mm |
踏腳(jiao)跨度 |
5m |
底座(zuo)外廓尺寸 |
5*6m |
重量(liang) |
4100kg |
