當前位置：XY-200-1型地質勘探高速鉆機（帶水泵一體機）（200米）、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機
發布時間：2023-03-20 17:22 瀏覽次數：1089次

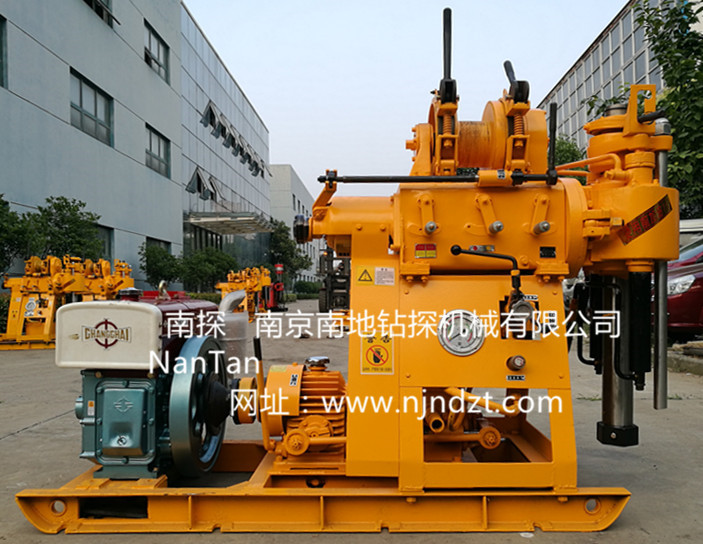

XY-200-1型鉆機集(ji)合了目前市場流行的XY-1、XY-1B、XY-1A等小型鉆機的主要功能和特點設計而成的。即采用XY-1的油壓自動給進，XY-1B的大模數齒輪傳動系統，XY-1A的寬范圍轉速的較大扭矩輕型回轉鉆機，在XY-200型鉆機基礎上增加了水泵(beng)。
鉆機根據用途既可以(yi)取土樣(yang)、巖芯樣(yang)，也可以(yi)不取芯鉆(zhan)孔（鉆(zhan)孔灌漿、水井等）,或者(zhe)進行重型動力觸探和標(biao)貫(guan)試驗（SPT）、沖擊提取(qu)不擾動土土壤取(qu)樣原狀土或者沙土取(qu)樣。是一種多用途液壓輕便型鉆機。
?本鉆機適用于工民建、鐵路、水電、交通(tong)、橋(qiao)梁(liang)、壩(ba)基等建筑物(wu)的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆(bao)破(po)孔、各種混(hun)凝土(tu)檢測孔的鉆進(jin);小型水井鉆進，小型基樁孔。
?為使本(ben)機的適(shi)用(yong)性更(geng)廣泛(fan)，滿足(zu)不同用(yong)戶的需(xu)求，推(tui)出標準型XY-200型鉆機（不帶水泵和移機功能）、移機型XY-200（YJ）型鉆機（帶移(yi)機功(gong)能(neng)）和(he)帶移機(ji)帶水(shui)泵功能的XY-200-2型鉆機。鉆機(ji)、柴(chai)油機(ji)(或電動機）安裝(zhuang)在同一底座(zuo)上。鉆進深度可達200米。
?用戶可以根據自(zi)己所需鉆機是否帶(dai)機肚泥漿泵及是(shi)否需要移機(ji)功能機型選(xuan)擇。
鉆機特點：
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
鉆機額(e)定鉆孔深度200m，最深不得超過220m。額定開孔直徑200mm．最大開孔直徑允許300mm。鉆深與鉆徑應根據地層情況而定。
鉆機主要技(ji)術參數：
|
1、基本參數
|
鉆孔深度：100m,150m,200m，最大開孔直徑：500 mm ，終孔直徑：110,91,75 mm
鉆桿直徑：42,50 mm，鉆孔傾角：90-75°
鉆機外廓尺寸（L×B×H)：1700×780×1460 mm，鉆機重量(不包括動力機): 650kg
|
|
2、回轉器
|
主動鉆桿：六方帶槽46*Φ51*4300mm,主機桿夾持方式：手動球卡式
立軸轉速(四檔)：1010,505,236,118 r/min，立軸行程：450 mm
立軸空載向上最大移動速度：3 m/s ，立軸空載向下最大移動速度 ：4 m/s
立軸最大給進力：15 KN，立軸最大起重力：25 KN
|
|
3、卷揚機
|
最大起重量(單繩)：17 KN，卷筒轉速：121,76,36 r/min
卷筒圓周線速度(二層)：1.05,0.66,0.31 m/s，卷筒直徑：140 mm
鋼絲繩直徑：10 mm，鋼絲繩容量：35 m，抱閘直徑：252 mm，閘帶寬度：50 mm
|
|
4、水泵
|
2 類型:臥式單缸雙作用，最大排量：95(77)L/min，最大許用壓力 :1.2Mpa，
3 工作壓力:0.7Mpa，沖程次數:120(96) 次/min，缸套套直徑 : 80mm，活塞行程: 100mm
|
|
5、油泵
|
型號：YBC-20/125，額定壓力：16 Mpa 流量：20 ml/r 額定轉速；1500 r/min
|
|
6、動力裝置
|
電動機型號：Y160L-4，額定功率：15 KW，額定轉速：1460 r/min
|
|
柴油機型號：S1115，額定功率：16.2KW，額定轉速：2200 r/min
|
注:.本(ben)鉆機動(dong)力標(biao)準配(pei)備柴(chai)油機,也(ye)可配(pei)備(bei)電動機(ji),需由(you)用(yong)戶訂貨時(shi)提出.
選配(pei)：我公司生產的：三腳架(jia)鉆(zhan)塔(ta)、四輪(lun)拖掛底(di)座及四角架(jia)鉆(zhan)塔(ta)、履(lv)帶(dai)底(di)盤及四角架(jia)鉆(zhan)塔(ta)、履(lv)帶(dai)底(di)盤及液壓起落(luo)鉆(zhan)塔(ta)等鉆(zhan)機(ji)底(di)座和鉆(zhan)塔(ta)，泥(ni)漿泵(beng)可(ke)以選配：BW160A型單(dan)缸泥漿泵、BW200型雙缸泥漿泵(beng)或者(zhe)BW150、BW160/10型三缸(gang)泥漿泵(beng)。
