當前位置：GXY-180型地質勘探鉆機（180米鉆機）、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機

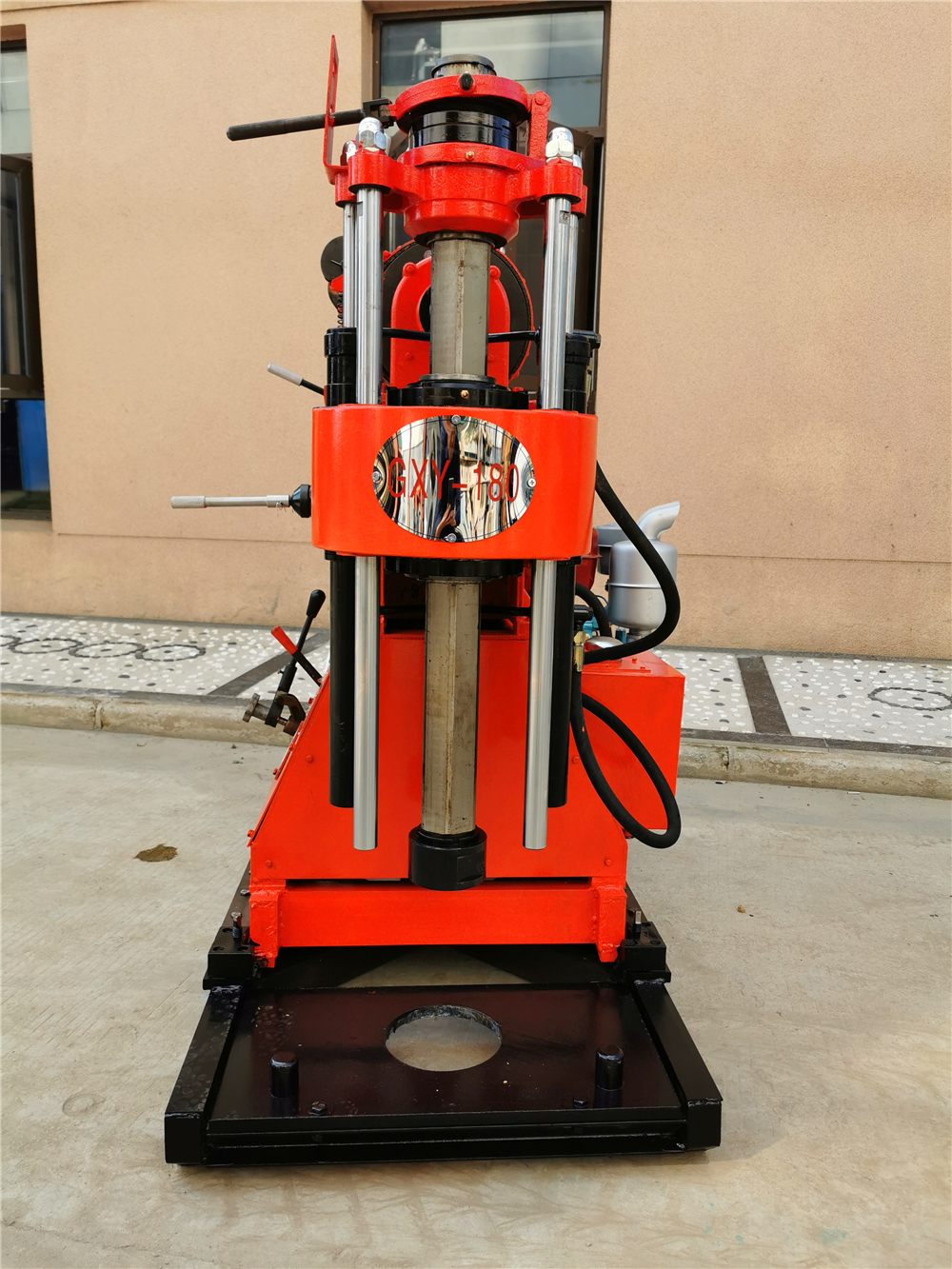

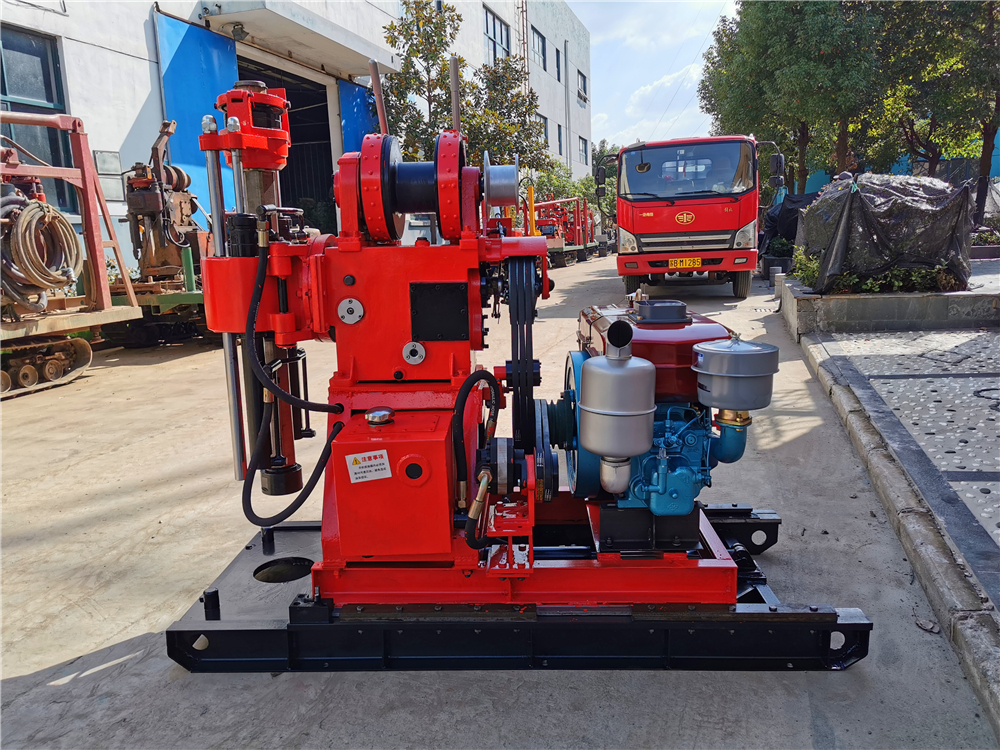

GXY-180型移位鉆機是在(zai)GXY-1型鉆機的基礎上調整了高速功能的立軸式輕便鉆機，固定機架改為滑移機架，回轉器改為大立軸。
本鉆機適用于工程地質勘探，固體礦床的普查勘探，爆破孔及混凝土結構的檢查孔等。 根據地層不同，可選用金剛石、復合片、硬質合金、麻花等(deng)鉆頭進行鉆進，開(kai)孔直徑為?150毫米。當鉆孔終孔直徑為75毫米，鉆孔的深度可達180米。
主(zhu)要特(te)點:
1、鉆機輸入功率大，輸出扭矩大，鉆進能力強。
2、鉆機輸出轉速范圍寬，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
3、鉆機配有高速功能，適合堅硬巖層的金剛石鉆進。
4、具有油壓給進機構，采用球卡式夾持機構，提高(gao)鉆進效率，減輕工人勞動強度(du)。
5、采用了動力頭液控后移使機架讓開孔口，方便更換鉆桿、鉆具，以延長動力頭的壽命。
6、鉆機配有主動鉆桿，可實現不停車倒桿，效率高，安全可靠。
7、鉆機采用東風－12型手扶拖拉機的成熟結構，雙片常閉磨擦式離合器，開閉靈活，操作調整方便。
8、鉆機變速箱采用汽車變速箱式結構，單手把變速，并具有互鎖機構，操作方便。
9、鉆機結構緊湊(cou)，體積(ji)小，重(zhong)量輕，最大部件在100kg以內，便于解體及搬運，適用于丘陵或山區工作。
為了提供多種(zhong)功能選擇(ze)(ze)，用戶還可以(yi)選擇(ze)(ze)： GXY-180型鉆機與GXY-1鉆機大部分配件通用。
|
技術參數 |
|
1、鉆(zhan)機 鉆進深(shen)度：180m,開(kai)孔(kong)直徑：150mm,終孔(kong)直徑：75mm 鉆桿直徑：42、50mm, 鉆孔(kong)傾角(jiao):360°， 鉆機外廓尺(chi)寸(cun)（長*寬*高）：1800*780*1500mm;鉆(zhan)機重量(liang)（不包括動力）：650kg |
|
2. 回轉器(qi) 立軸轉速：正轉：100、273、564、1090 r/min ， 反轉：75 r/min，立軸行程：500 mm， 立(li)軸最大給進(jin)壓力：20KN,立軸最大起拔力：25KN,立軸最大扭距：1.2KN.m，立軸下端離地面最大距離：600 mm，主動鉆桿夾持方式：球(qiu)卡式，主動鉆桿：Φ53*59*4.5米 |
|
3. 卷揚機 最大起重量(單繩)：15 KN 卷筒轉(zhuan)速(su)：31，83,172,332 r/min, 卷筒圓周(zhou)線速度(二層)：0.30，0.82，1.69，3.26 m/s, 鋼(gang)絲繩直(zhi)徑：9.3 mm,鋼絲(si)繩容量：35 m |
|
4.讓開(kai)孔口方式：動力頭液控后移(yi),行程(cheng)：330mm |
|
5.油泵 型號：CB-FC25L 額定壓(ya)力(li)：16 Mpa 流量：25 ml/r 額定轉(zhuan)速:500-2500 r/min |
|
6.柴油機 型號(hao)：ZS1115 額(e)定功率：16.7KW 額定轉速(su)：2200 r/min |
|
7.電動機 型號：Y160M-4 額(e)(e)定功率：11 KW 額(e)(e)定轉速(su)：1440 r/min |
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
鉆機底座及鉆塔選配(根據需求選(xuan)擇一項）：1、T-SJ-3型三角架(jia)鉆塔；2、T2-SJ-3型兩輪(lun)拖掛三角架鉆塔；3、T-SJ-4型整體底座及四角架鉆塔(ta)；4、T4-SJ-4型四(si)輪拖掛底座及四(si)角架鉆塔；5、LP-4T-01-A型履帶底盤及(ji)四角(jiao)架鉆塔；6、LP-4T-01-B型(xing)履帶(dai)底盤及四(si)角架鉆塔；7、LP-4T-02-B型(xing)履帶底盤(pan)及井字形液壓起落鉆塔；8、LP-4T-02--B-STRZT型履帶底盤及人字形(xing)全液(ye)壓起落鉆塔；9、LP-4T-02-B-STZDT型履帶底(di)盤及雙(shuang)塔(ta)架折疊式液壓鉆塔(ta)；10、LP-4T-02-B-SST型履帶底盤(pan)及全液壓伸(shen)縮式(shi)鉆(zhan)塔（高度可調）。備注：型號加-SG型為液壓升高型履帶底盤（自動上下卡車）。
泥漿泵選配：BW160A型（單(dan)缸）、BW200A型(雙缸）。
